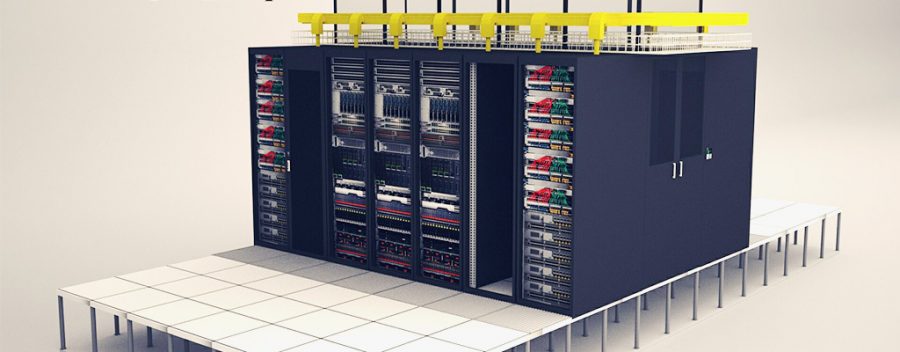

انتخاب زیرساخت شبکه دیتاسنتر

انتخاب زیرساخت شبکه دیتاسنتر با توجه به توانایی انتقال پهنای باند های تا 10G (گیگابیت) به شکل گسترده ای در انواع زیر ساخت های شبکه از جمله در دیتا سنتر ها مورد استفاده قرار گرفته است، منبع های نوری لیزری VCSEL ، مورد استفاده در ماژول های فیبر نوری مالتی مد یکی از عوامل مهم در شکل گیری زیر ساخت ها بر پایه فیبر های نوری مالتی مد می باشند که به علت مقرون به صرفه بودن این ماژول ها بوده است.

اگرچه طراحی شبکه مالتی مد در دیتا سنتر های امروزی از پهنای باند 10G نیز فراتر رفته است، و با ایجاد کانال های نوری موازی با پهنای باندهای 10G به صورت جداگانه میتواند پهنای باند های 40G و 100G را نیز پشتیبانی نماید. 40G (40  گیگابیت در ثانیه) از چهار 4 کانال 10گیگابیت ، (4x10G) استفاده می نماید و پهنای باند 100G از 10 کانال مجزا ( 10x10G ) استفاده می نماید، (منظور از کانال لینک نوری و درواقع یک جفت تار فیبر نوری در شبکه مالتی مد می باشد)، که در واقع بر اساس تعداد فیبر های نوری موجود در زیر ساخت شبکه و تجهیزات مورد نیاز برای پشتیبانی این پهنای باند ایجاد میشود. همچنین لینک ها و ارتباطات بر پایه مالتی مد  MM با  ظرفیت 10G (گیگابیت بر ثاینه) با توجه به افت مُدال (توزیع حالتی / حرکتی نور) ناشی از پهنای باند معین در محدود فیبر مالتی مد ، از نظر توان انتقال دیتا محدود می باشند. البته ماژول های OM3 و OM4 با کانکتور های LC و با فناوری BI-DI یا حرکت دوطرفه نور و با پهنای باند های بیشتر تا 100Gb و 400Gb نیز توسط سیسکو طراحی و در دسترس می باشند.



انتخاب زیرساخت شبکه دیتاسنتر


فهرست مطالب

  1. انتخاب زیرساخت شبکه دیتاسنتر
    1. مالتی مد
    2. سینگل مد
  2. انتخاب نوع SM , MM
  3. MPO / MTP

بررسی مهم ترین تفاوت ها – شبکه سینگل مد با مالتی مد:

انتخاب بستر شبکه دیتاسنتر - فیبر نوری سینگل مد - مالتی مد

زیرساخت شبکه دیتاسنتر مالتی مد

فیبر های نوری مالتی مد بر پایه لیزر مانند OM3،OM4 و OM5 میتوانند تقریبا تا ~<2dB  میزان افت مجاز برای هر لینک داشته باشند و این بدان معناست که در دیتا سنتر های با بستر شبکه مالتی مد و استفاده از راه حل MPO/MTP مالتی مد نمی توان تعداد زیادی ارتباطات توزیعی interconnections برقرار نمود، چرا که کانکتور های MPO/MTP (مالتی فیبر کانکتور) ها به شکل طبیعی با توجه به ساختار خود، افت قابل توجه ای را دارا می باشند و در مقایسه با کانکتور های با فرول سرامیکی تکی مانند کانکتور های LC و یا SC، کانکتور های MPO از افت تقریبی نسبتا بالاتری برخوردار هستند. برای نمونه چنانچه در موردی افت کانکتور در لینک نوری بر اساس استاندارد TIA  سنجیده شود که معادل <0.75dB به ازای هر اتصال (اتصالات مانند قرارگیری دو کانکتور فیبر در کوپلر روبروی یکدیگر) می باشد، با ایجاد دو ارتباط میزان افت مجاز  از استاندارد تخطی می نماید که این دو ارتباط تنها با زدن یک پچ کورد به کابل ترانک MPO ایجاد می گردد و یا با ایجاد ارتباطات توزیعی، این نکته بسیار حائز اهمیت می باشد که فیبر نوری مالتی مد مُدال یا حالت های حرکتی کاملا غیر قابل معمولی را ایجاد می نماید.



فیبر نوری مالتی مد – OM5

نوع به روز تری از فیبر نوری مالتی مد از اواخر سال 2018 عرضه گردید که قادر به انتقال تقسیم طول موج کوتاه یا SWDM که با ادقام چهار  لیزر VCSELs در یک واحد منسجم و ایجاد 4  طول موج در دامنه 850 تا 950  نانومتر nm برروی ساختار خاص این نوع فیبر میسر گردیده که در استاندارد با نوع  OM5 شناخته می شود، فیبر نوری OM5  ارتباط دو طرفه ای را روی سری مالتی مد فراهم می نماید. تنها مسئله در مورد سری OM5 در دسترس نبودن تجهیزات مورد نیاز آن، فرستنده و گیرنده ها transceivers ، هزینه های لازم برای ایجاد بستر مالتی مُد OM5 می باشد، بررسی شبکه های مالتی مُد و سینگل مد و همچنین توانایی های انتقال پهنای باند های گسترده تا 200G و 400G و حتی بیشتر بر روی این شبکه ها نیازمند درک روش های انتقال بر ر وی هر کدام از این شبکه ها می باشد، با بررسی تمامی زوایا در ادامه متوجه عدم وجود محدودیت در گسترش پهنای باند در شبکه سینگل مد و همچنین انتقال دیتا در فواصل نامحدود و در دسترس بودن شبکه سینگل مد با انتقال پورت آسان خواهید شد. سوال مطرح این است که چرا شبکه مالتی مد بیشتر در دیتا سنتر های کشورهای در حال توسعه استفاده می گردد؟ پاسخ بسیار آسان است : عدم شناخت از صنعت و نبود دانش فنی و همچنین تصور به صرفه بودن ایجاد بستر بر پایه فیبر مالتی مد.



بستر شبکه دیتاسنتر – فیبر نوری سینگل مد







کانکتور های MPO/MTP

کانکتور های MPO/MTP عموما در سه مدل 8 ،12  و  24 تایی عرضه می گردند. تصور بسیاری بر کمتر بودن یا نزدیک بودن افت این کانکتور ها در مقایسه با اسپلایس قوس الکتریکی ( فیوژن فیبر نوری) می باشد، افت کانکتور های MPO در مقاسیه با فیوژن و حتی کانکتور های با فرول سرامیکی زیر کونیا با فاصله زیادی بالاتر است، درنتیجه نمی توان تعداد لینک های توزیعی گسترده ای بر پایه کانکتور های MPO/MTP خصوصا در نوع مالتی مُد آن در مراکز داده ایجاد نمود، شرکت های مطرح صنعت در نوآوری تجهیزات MPO/MTP مانند CORNING و METZ  CONNECT با ایجاد تغییراتی در نوع حرکت نور در محل های تلاقی اقدامات مفیدی را انجام داده اند و به میزان قابل قبولی از افت موجود با استفاده از کابل های غیر حساس در برابر خمش در ترانک های نوری و همچنین تغییرات حرکتی نور خروجی و ورودی در کانکتور ها و ماژول های غیر فعال کاسته اند.

همانطور که میدانید یکی از روش های ایجاد بستر شبکه در دیتا سنتر ها استفاده از راه حل های شبکه MPO / MTP می باشد، این راه حل ها بر روی فیبر مالتی مد با ظرفیت 40G و 100G و همچنین ظرفیت های نامحدود در سینگل مد ارائه می گردند. کانکتور های MPO معمولا با ظرفیت تعداد تار نوری 8 ، 12  و 24 تار نوری عرضه می گردند. به طور مثال راه حل 40G مالتی مد با سیستم MPO با ظرفیت 12  تار نوری در واقع چهار کانال با پهنای باند 10G جهت ارسال و 4 کانال 10G جهت دریافت ایجاد و پشتیبانی می گردد، با توجه به این که کانکتور MPO مورد اشاره دارای 12 تار نوری می باشد،  4 تار نوری که در مرکز این کانکتور هستند عملا بدون عملکرد می باشند. راه حل های انتقال 100G نیز دارای 10  کانال جهت ارسال و 10 کانال جهت دریافت دیتا در هر طرف می باشد و بر روی کانکتور های MPO / MTP با ظرفیت 24 تار نوری تعریف می گردد که دارای دو ردیف12  تایی می باشد و در هر دو ردیف 4  تار نوری مرکز بدون عملکرد یا فاقد بار ترافیکی دیتا می باشند. به این نوع طراحی ایجاد کانال های موازی در شبکه مالتی مد در راه حل های MPO در دیتا سنتر گفته می شود.



نسخه به روز تری از راه حل 100G که توسعه یافته می باشد و از 4 کانال 25G  بهره می برند در دسترس می باشد که محدودیت هایی را نیز دارد. راه حل 100G نسل جدید مشابه سری 40G با کانکتور های MPO ظرفیت 12 تار نوری طراحی شده است، این سری در حال توسعه بوده و  به زودی عرضه می گردند. ماژول های فیبر نوری شبکه مالتی مُد ( transceivers ) دارای منبع های نوری VCSELs هستند که در مقایسه با ماژول های نوری شبکه سینگل مد از لحاظ قیمتی مقرون به صرفه تر می باشند . البته عملکرد توان مصرفی و ایجاد گرما موضوع دیگری است و تنها قیمت خرید ماژول ها ی مالتی مقرون به صرفه تر می باشد و این درحالی است که بهای کابل های فیبر نوری مالتی مُد با پایه لیزر بسیار گرانتر از نوع سینگل مد می باشد.



زیرساخت شبکه دیتاسنتر سینگل مد

شبکه فیبر نوری سینگل مد از لحاظ پهنای باند و مسافت ، پشتیبانی نامحدود را در دیتاسنتر ها و هر نوع زیر ساخت دیگری ارائه می نماید و برخلاف کانال های موازی 10G که در راه حل های شبکه فیبر نوری مالتی مد  MM استفاده می گردد ، سینگل مد دارای قابلیت تقسیم طول موج ( مالتی پلکسینگ * wavelength division multiplexing به اختصار WDM ) است که یک ویژگی بسیار برتر می باشد، این ویژگی می تواند تعداد قابل توجهی از کانال های انتقال دیتا را تنها روی یک فیبر در طول موج های مختلف ایجاد نماید، این بدان معناست که راه حل های 40G در شبکه سینگل مد بر اساس  4 کانال روی طول موج  های مختلف و تنها روی یک فیبر  و یا 100G نیز با استفاده از تنها یک فیبر و ایجاد 10  کانال 10G با طول موج های مختلف ایجاد میگردد، با توسعه فناوری امروزه در پروژه های رساندن فیبر نوری به منازل استفاده از این فناوری بسیار توسعه یافته تا جایی که تا 64 کانال روی یک فیبر و انتقال ارسال و دریافت تمامی این کانال ها تنها روی یک فیبر میسر شده که نشان دهنده توسعه گسترده شبکه فیبر نوری سینگل مد می باشد.

استفاده از ماژول های سینگل مد CWDM در مقایسه با ایجاد کانال های موازی مالتی مد MM ، هزینه های بیشتری همراه دارد اما در نهایت هزینه های تجهیزات پسیو ارزان تر شبکه سینگل مد با پشتیبانی کاربر های بیشتر و همچنین مقایسه این پشتیبانی در صورت استفاده از شبکه مالتی مد سبب گردیده تا زیر ساخت شبکه در صنعت دیتاسنتر های امروزی بیشتر به سمت سینگل مد تمایل پیدا نماید. نکته مهم اینکه امروزه دیتاسنتر های مقیاس بزرگ FTTH با ظرفیت های سرویس دهی بیش از 100 میلیون کاربر تنها با فناوری CWDM و بستر شبکه سینگل مد ایجاد گردیده اند.



تقسیم طول موج

در بسیاری از دیتاسنتر ها شبکه های مالتی مد و سینگل مد هر دو در مبدا و انتها لینک با کانکتور های LC به ماژول های نوری و تجهیزات اکتیو زیر ساخت متصل می گردند. در برخی از شبکه های مالتی مد نیز کانکتور های  MPO مستقیم به ماژول های نوری QSFP متصل می شوند(شبکه 40G و 100G مالتی مد با کانال های نوری موازی)  ، یکی دیگر از ویژگی های برتر در ارتباط با حداقل افت بازگشتی بوسیله زاویه دار نمودن فرول سطح تماس فیزیکی در کانکتور های LC می باشد که تنها در شبکه سینگل مد قابل ارائه است، بر اساس رنگ بندی TIA-598 رنگ بدنه این کانکتور ها به همراه بوت آنها سبز رنگ بوده و از ویژگی های برتر شبکه سینگل مد به شمار می آیند.



در اینجا جدول گزینه های ایجاد سرعت  و در واقع پهنای باند های گسترده تر نشان داده شده است. تلاش های  زیادی برای افزایش و ایجاد تغییرات جدید در حال انجام می باشد ، به عنوان مثال افزایش پهنای باند ها تا ظرفیت های 25G و 50G در کمیته های استاندارد در  حال طراحی و توسعه می باشد ، رعایت آخرین استانداردها نیاز به بررسی گروه های استاندارد دارد.



Port Links Fibers/Connectors Limitations Issues
40Gb, 850nm multimode 4 X 10Gb, parallel 8 OM3/OM4, MTP/MPO 100-125m Manage fibers in groups of 4
40Gb, 850nm MM, CWDM 4 X 10Gb,CWDM 2 OM5 100-125m Limited availability
40 Gb, 1300 nm singlemode 4 X 10Gb, CWDM 2 OS1/OS2, SC or LC 10, 40 km Premises singlemode
40 Gb, 1550 nm singlemode 1 X 40Gb 2 OS1/OS2, SC or LC 2 km Premises singlemode
100 Gb,  850nm multimode 10 X 10Gb,  or 4 X 25G parallel 20 OM3/OM4, MTP/MPO 100-125m Manage fibers in groups of 10 or 12?
100 Gb,  850nm, CWDM 4 X 25G, CWDM 2 OM5 100-125m Limited availability
100Gb. 1300 nm singlemode 4 X 25Gb, CWDM 2 OS1/OS2, SC or LC 10, 40 km Premises singlemode
800G, Intel SPT, 1300 nm multimode 32 X 25Gb/s 64 special MM fibers, custom 64 fiber expanded beam connector – MXC 300 m Proprietary fiber and connector, 64 fiber cables, prefab only



به همراه ایجاد ظرفیت های فراتر از 10G  ، مسئله مهم هزینه و همچنین انتخاب نوع بستر شبکه نوری می باشد . فیبر نروی مالتی مد  MM همانطور که در بالا توضیح داده شد به شکل کلی از کانال های نوری موازی با کانالهای  10G  برای ایجاد سرعت های بالاتر استفاده می نماید و در مقابل فناوری WDM  با ایجاد تقسیم طول موج نیز از ویژگی های برتر فیبر نوری سینگل مد می باشد، منابع نوری VCSEL  مورد استفاده برای شبکه مالتی مد MM ارزان تر است اما برای انتقال دیتا به تعداد فیبرهای بیشتری در شبکه مالتی مد احتیاج می باشد  ، در مقابل شبکه سینگل مد می تواند هزینه بالاتری را برای فرستنده های SM WDM خود همراه داشته باشد اما ظرفیت های پهنای باند گسترده تری را با تعداد فیبر های بسیار کمتری انتقال دهد و دسترسی به ظرفیت های 100G و  بالاتر را به شکل پیشرفته تری و از طریق کانال های سوار بر طول موج  روی تک فیبر ارائه دهد.



Cabling 40G 100G
MM parallel 8 fibers
4 Tr – 4 Rcv
4 unused
20 fibers
10Tr – 10 Rcv
4 unused
MM WDM (OM5)
SM WDM
2 fibers 2 fibers

ترانک MPO به LC



انتخاب نوع سینگل مد , مالتی مد

شرکت منتخب صنعت پارس همواره سعی نموده تا با بیان مسائل از نقطه نظر فنی، گزینه های پیش رو در ایجاد بستر های مناسب بر پایه شبکه فیبر نوری مالتی مد و یا سینگل مد را مطرح نماید و چالش های پیش رو و همچنین آینده نگری در طرح ها و توسعه آوری لازم را به کارفرمان به نام مراکز داده و پیمانکاران برتر اجرا کننده و مشاوران گوشزرد نماید و اولویت ایجاد بستر ها را همواره بر پایه شبکه سینگل مد SM به متخصصان یادآور شود. در این باره میتوان اشاره نمود که هر چند که ماژول ها (گیرنده/ فرستنده) های شبکه SM گران تر می باشند، اما نصب و راه اندازی و ایجاد شبکه در نهایت بسیار ارزان تر و آسان تر بوده و ظرفیت های شبکه سینگل مد نیز قابل مقایسه با شبکه مالتی مُد نمی باشد، شبکه سینگل مد امکان انعطاف پذیری بیشتر در فاصله و تعداد اتصالات را فراهم می نماید.

راه حل های MPO مالتی مُد که در کانال های نوری موازی مورد استفاده قرار می گیرند افت بالاتری دارند و میزان کلی افت مجاز لینک های مالتی مد نیز محدود می باشد ، چیزی حدود 2 دسی بل ، که ایجاد لینک های متعدد را محدود می نماید. نکته مهم  دیگر اینکه ، فیبر نوری سینگل مد SM به شما این اجازه را می دهد تا به ظرفیت های – ترابیت /  بدون اینکه در زیر ساخت غیر فعال ( پسیو Passive ) شبکه تغییری ایجاد نمایید دسترسی داشته باشید.





بستر شبکه فیبر نوری دیتا سنتر







کانکتور و ماژول MPO / MTP

کانکتور و ماژول MPO / MTP با ظرفیت 12 تار نوری که در ارتباطات فیبر مالتی مُد MM با پهنای باند انتقال40G  و 100Gb/s  که در بسیاری از سیستم های کابل کشی ، راه حل های دیتا سنتر و … استفاده می شود.



کانکتور و ماژول QSFP



در ادامه به بررسی و انتخاب شبکه فیبر نوری مناسب دیتا ستنر ها خواهیم پرداخت.





ماژول QSFP

کابل های فیبر نوری

تجهیزات فیبر نوری
