فیبر نوری سینگل مد یا تک حالته

فیبر نوری سینگل مد یا تک حالته SMF مخفف Single mode fiber نوعی فیبر نوری است که جهت انتقال تنها یک حالت نور، حالت عرضی طراحی شده است. مُد ها یا همان حالت های نور راه حل های ممکن معادله هلم هولتز Helmholtz برای امواج می باشند که از ترکیب معادلات مکسول Maxwell’s و شرایط حدی به دست می آیند. این حالت ها نحوه انتشار و حرکت موج در فضا را مشخص می نمایند، یعنی نحوه توزیع موج در فضا. امواج می توانند از حالت یکسانی برخوردار باشند گرچه فرکانس های متفاوتی داشته باشند. این شرایط در فیبرهای نوری Single mode تک حالته بیشتر قابل مشاهده می باشد، جایی که می‌توانیم امواجی با فرکانس‌های مختلف داشته باشیم، اما با حالت نور یکسان، به این معنی که امواج به یک شکل در فضا توزیع می شوند و در واقع یک پرتو نور را به ما ارائه می دهند.

اگرچه پرتو به موازات در طول فیبر حرکت می نماید، اما اغلب به پرتو فوق حالت یا وجه عرضی می گویند چراکه در واقع نوسانات الکترومغناطیسی پرتو فوق عمود بر طول فیبر (عرضی) رخ می دهد. جایزه نوبل فیزیک در سال 2009 به چارلز کی کائو Charles K. Kao جهت کار علمی او بر روی فیبر نوری تک حالته اهدا شد. بر اساس استاندارد ITU-T کلاس فیبر نوری سینگل مد G.652 و G.657 پرکاربرد ترین اشکال فیبر نوری تک حالته ( سینگل مد Single mode ) می باشند.

منطقه کاربرد فیبرهای نوری G.657 در محل هایی قرار دارد که کابل ها در معرض خمیدگی های بسیار شدید تری نسبت به تاسیسات خارجی قرار دارند. لازم به ذکر است که این فیبرهای نوری مشخص نشده اند که در شرایط خمشی استحکام بیشتری داشته باشند.

فهرست مطالب

  1. تعریف سینگل مد
  2. تاریخچه
  3. ساختار
  4. مشخصات
  5. استاندارد ها
  6. روش های اتصال
  7. افت اتصال
  8. قطر انواع
  9. رنگ بندی
  10. مزایا
  11. معایب
  12. راهنما انتخاب





فیبر نوری سینگل مد یا تک حالته





فیبر نوری سینگل مد یا تک حالته

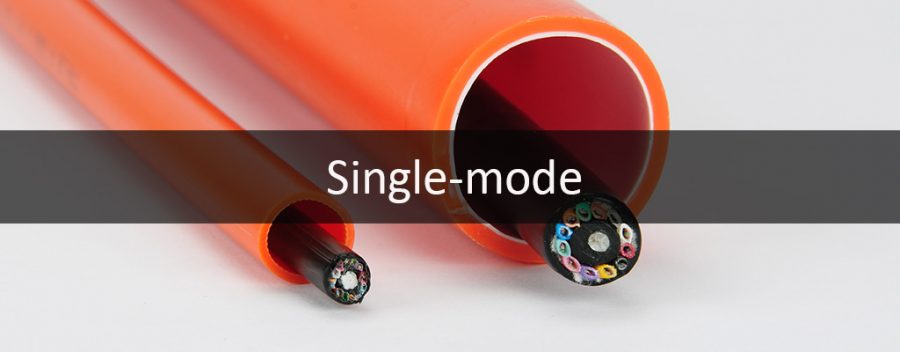

شکل A کابل فیبر نوری سینگل مد

تاریخچه

در سال 1961، الیاس اسنیتزر Elias Snitzer که در شرکت امریکن اپتیکال AO Eyewear مشغول فعالیت بود، شرح نظری جامعی از فیبرهای تک حالته را در مجله انجمن نوری آمریکا منتشر نمود.

در دهه 70 میلادی دانشمندان نخبه ای در کارخانه شیشه کاری کورنینگ (اکنون شرکت کورنینگ)، رابرت مورر، دونالد کک و پیتر شولتز کار خود را با سیلیس ذوب شده آغاز نمودند، ماده ای که می تواند بسیار خالص ساخته شود و به عنوان پریفرم امروزی شناخته می شود، اما نقطه ذوب بالا و ضریب شکست پایینی دارد. آنها با ته نشین کردن مواد خالص شده از فاز بخار، پریفرم های استوانه ای شکل مناسبی تولید نمودند، و سطوح ناخالصی با دقت کنترل شده ای را اضافه نمودند تا ضریب شکست هسته کمی بالاتر از روکش کلد قرار گیرد، بدون اینکه افت به طور چشمگیری افزایش یابد. در سپتامبر 1970، گروه دانشمندان کورنینگ اعلام نمودند که موفق به تولید فیبر نوری سینگل مد ) تک حالته( با افت کمتر از 20 دسی بل در کیلومتر بر روی طول موج 633 نانومتری شده اند. این اختراع شرکت کورنینگ CORNING انقلابی در صنعت ارتباطات و آنچه که به عنوان شبکه نوری امروزی می شناسیم ایجاد نمود.

ساختار فیبر نوری سینگل مد

فیبر نوری سینگل مد یا تک حالته دارای قطر هسته نسبتاً کوچکی در حدود 8 تا 10 میکرومتر است که مضرب کوچکی از محدوده طول موج عملکرد سیگنال نور در این فیبر می باشد. نتیجه تراز اندازه فیبر و طول موج سبب می شود تا تمام انرژی موجود در یک سیگنال نوری به صورت یک حالت حرکت نماید. استفاده از فیبر تک حالته به طور موثر پراکندگی بین وجهی intermodal dispersion را حذف می نماید و افزایش چشمگیری در نرخ بیت و فواصل ممکن بین تقویت کننده های سیگنال را امکان پذیر می سازد. سیستم‌های پیشنین معمولاً دارای فواصل تقویت کننده در حدود 40 کیلومتر بودند و با نرخ بیت چند صد مگابیت در ثانیه زیر بار قرار داشتند. بنابراین، فاصله بین تقویت کننده ها عمدتاً به دلیل افت موجود در فیبر محدود می گشت.

کابل های فیبر نوری تک حالته Step index

هسته فیبر نوری سینگل مُد از جنس شیشه و بسیار ظریف می باشد (معمولاً در حدود 8.3 میکرون یا میکرومتر). به بیانی دقیق تر هسته تار فیبر نوری سینگل مد از شیشه سیلیس یا سیلیکون دی اکسید (SiO2) با میزان ناچیزی از ژرمانیوم دی اکسید (GeO2) ساخته شده است تا ضریب شکست را نسبت به روکش کلد در تمام سیلیس افزایش دهد. برای اینکه اندازه کابل قابل کنترل باشد، روکش یک هسته شیشه ای تک حالته به طور معمول حدود 15 برابر اندازه هسته (حدود 125 میکرون) است. شبکه های فیبر نوری تک حالته بهای تمام شده بالاتری را شامل می شوند، با این حال به دلیل عدم تضعیف (کمتر از 0.35 دسی بل در هر کیلومتر)، پهنای باند های بسیار بالاتر را در فواصل بسیار طولانی تر امکان پذیر می نمایند. شکل B.1 یک هسته فیبر شیشه ای تک حالته را نشان می دهد. جدیدترین کلاس‌های فیبرهای تک حالته افت بسیار ناچیزی در ناحیه 1385 نانومتری (Water Peak) دارند و به خمش حساس نیستند. دسته بندی های استاندارد و سازگار با یکدیگر سینگل مد به ترتیب ITU-T G.652D و G.657 می باشند.



هسته فیبر شیشه ای تک حالته یا سینگل مد

شکل B هسته فیبر شیشه ای تک حالته یا سینگل مد

مشخصات فیبر نوری سینگل مد و فرایند توسعه

نسل بعدی سیستم هایی که از حدود سال 1984 به کار گرفته شدند، از فیبر های نوری تک حالته به عنوان ابزاری جهت حذف پراکندگی بین مدی (بین حالت ها یا بین وجهی یا بین مُدی)، همراه با لیزرهای MLM Fabry-Pero در باند طول موج 1.3 میکرومتر استفاده نمودند.

گام بعدی در تکامل فیبر های نوری در اواخر دهه 1980، توسعه و استقرار سیستم‌ها با محدوده عملیاتی در طول موج 1.55 میکرومتر بود (1550nm) تا از افت کمتر در این محدوده نسبت به طول موج 1.3 میکرومتر استفاده شود و در نتیجه آن میتوان فاصله ‌های طولانی ‌تری بین تقویت کننده ها ایجاد نمود.

در شرایط مورد اشاره، یک اختلال دیگر، یعنی پراکندگی رنگی، شروع به تبدیل شدن به یک عامل محدود کننده برای افزایش نرخ بیت گردید. پراکندگی کروماتیک (رنگی) شکل دیگری از پراکندگی در فیبر نوری است (ما قبلاً به پراکندگی intermodal پرداخته ایم). همانطور که اشاره گردید، انرژی در سیگنال یا پالس نور دارای پهنای باند محدودی است. حتی در یک فیبر تک حالته، اجزای فرکانس مختلف یک پالس با سرعت ‌های متفاوتی منتشر می ‌شوند و این به دلیل خواص فیزیکی اساسی شیشه است. این اثر دوباره باعث آسیب دیدن پالس در گیرنده می شود، درست مانند پراکندگی بین وجهی. هرچه طیف پالس گسترده تر باشد، آسیب به دلیل پراکندگی رنگی بیشتر می شود.

پراکندگی رنگی در فیبر نوری به طول موج سیگنال وابسته است. به نظر می رسد که بدون هیچ تلاش خاصی، فیبر نوری مبتنی بر سیلیس اساساً هیچ پراکندگی رنگی در باند 1.3 میکرومتر نداشته باشد، اما پراکندگی قابل توجهی در باند 1.55 میکرومتر دارد. بنابراین پراکندگی رنگی در سیستم های قبلی در 1.3 میکرومتر مشکلی به حساب نمی آمد.

پراکندگی رنگی بالا در طول موج 1550 نانومتر انگیزه توسعه فیبر با پراکندگی تغییر یافته dispersion-shifted fiber را افزایش داد. فیبر با پراکندگی تغییر یافته به دقت طراحی شده است تا در محدوده طول موج 1.55 میکرومتر پراکندگی صفر داشته باشد، بنابراین نیازی نیست نگران پراکندگی رنگی در این پنجره طول موج باشیم. با این حال، در ان زمان شبکه بزرگی از فیبر استاندارد تک حالته نصب شده و مستقر شده بود که این راه حل نمی توانست برای آنها اعمال گردد. برخی از اپراتورها، به ویژه NTT در ژاپن و MCI (در حال حاضر بخشی از Verizon Communications) در ایالات متحده، فیبر های با پراکندگی تغییر یافته را به طور مورد کاربری قرار دادند.

طی سال ها، محققان شروع به جستجوی راه حل ‌هایی برای غلبه بر پراکندگی رنگی نمودند و در عین حال همچنان به استفاده از فیبر استاندارد تاکید داشتند. تکنیک اصلی که وارد عمل شد کاهش عرض طیف پالس ارسالی بود. همانطور که قبلا مشاده فرمودید، هرچه طیف پالس ارسالی گسترده تر باشد، آسیب به دلیل پراکندگی رنگی بیشتر می شود.

پهنای باند پالس ارسالی حداقل برابر با پهنای باند مدولاسیون آن است. علاوه بر این، پهنای باند ممکن است به طور کامل توسط عرض طیف فرستنده مورد استفاده تعیین می شود. لیزرهای MLM Fabry-Pero، همانطور که قبلاً گفتیم، نور را در طیف نسبتاً وسیعی از چندین نانومتر (یا به طور معادل، صدها گیگاهرتز) ساطع می نمایند که بسیار بزرگتر از پهنای باند مدولاسیون خود سیگنال است.

اگر طیف پالس ارسالی را به چیزی نزدیک به پهنای باند مدولاسیون آن کاهش دهیم، افت ناشی از پراکندگی رنگی به میزان قابل توجهی کاهش می یابد. این نکته سبب توسعه و تولید یک منبع لیزری با عرض طیفی باریک – لیزر بازخورد توزیع شده (DFB) گردید. لیزر DFB نمونه ای از لیزر تک طولی (SLM) است. لیزر SLM یک سیگنال تک طول موج باریک را در یک خط طیفی منتشر می نماید، برخلاف لیزرهای MLM که طیف آنها از خطوط طیفی زیادی تشکیل شده است. این پیشرفت تکنولوژیکی باعث افزایش بیشتر نرخ بیت به بیش از 1 گیگابیت بر ثانیه شد.





شکل C کابل های فیبر نوری تک حالته یا سینگل مد

برخی از انواع خاص فیبر نوری تک حالته که اشاره گردید از نظر شیمیایی یا فیزیکی تفاوت هایی با نوع استاندارد سینگل مد دارند تا خواص ویژه ای را دارا باشند، مانند فیبر تغییر یافته با پراکندگی و فیبر با تغییر پراکندگی غیر صفر که بیشتر به عنوان فیبر های نوری NZ و NZDSF شناخته میشوند، البته این فیبر های خاص نیز تحت استاندارد سازی قرار گرفته اند اما بدلیل محدودیت های قطر با ورژن های قبلی سازگار نیستند و با نوع های جدید تر نیز سازگار نمی باشند و خصوصیات آنها تا زمان کاربری یکسان می باشد، به همین دلیل قابلیت ارتقا ندارند.

نرخ داده توسط پراکندگی حالت قطبی PMD ( Polarization mode dispersion) و پراکندگی رنگی CD (Chromatic dispersion ) محدود می شود. در سال 2005، سرعت داده تا 10 گیگابیت در ثانیه در فواصل بیش از 80 کیلومتر (50 مایل) با فرستنده گیرنده های تجاری (Xenpak) امکان پذیر بود. با استفاده از تقویت کننده های نوری و دستگاه های جبران کننده پراکندگی، سیستم های نوری پیشرفته DWDM می توانند امروزه هزاران کیلومتر را با سرعت 10 گیگابیت بر ثانیه و چند صد کیلومتر را با سرعت 40 گیگابیت بر ثانیه طی پشتیبانی نمایند.

حالت حدی مرتبه پایین برای طول موج مورد نظر با حل معادلات مسکول در شرایط حدی اعمال شده توسط فیبر، که توسط قطر هسته و ضرایب شکست هسته و روکش تعیین می‌شوند، محقق می‌شود.

فیبر های نوری استاندارد سینگل مد OS1 و OS2 که با طول موج‌ های 1310 نانومتر و 1550 نانومتر و قطر هسته/کلد 9/125 میکرومتر و با حداکثر افت OS1 با 1db/km و OS2 با0.4dB/km مورد استفاده قرار می گیرند. OS1 و OS2 در ISO/IEC 11801 و در ISO/IEC 24702 تعریف شده اند.



اطلاعات بیشتر (لینک های مرتبط):

  1. کابل فیبر نوری
  2. شناسایی کابل فیبر
  3. انتخاب کابل فیبر
  4. تفاوت فیبر مالتی مد و سینگل مد



استاندارد های کابل های فیبر نوری سینگل مد

استاندارد سازی جهانی در زمینه فیبر نوری بر عهده سازمان کمیته فنی 86 کمیسیون بین المللی الکتروتکنیک (IEC TC86) می باشد که انواع زیر را تعریف نموده است:
فیبر های نوری سینگل مد Single-mode بر اساس استاندارد های IEC 60793-2-50 و استاندارد ITU-T دسته بندی میگردند. معتبر ترین فیبر های نوری استاندارد G657 و G652 می باشد.

IEC 60793-2-50 : برای فیبرهای نوری تک حالته E9/125 میکرومتر دارای انواع B1.1، B1.2، B1.3، B2، B4، B5 می باشد.

استاندارد ITU-T

ITU-T G.650.1 و G.650.2 تعاریف و روش های سنجش مشخصات خطی و قطعی فیبرها و کابل های تک حالته را بررسی می نماید

  • ITU-T G.652 مشخصات فیبر نوری سینگل مد و کابل تک حالته ( 9/125 میکرومتر، چهار نسخه : A، B، C و D )
  • ITU-T G.653 مشخصات فیبر نوری سینگل مد و کابل تک حالته پراکندگی متغیر (DS-SMF)
  • ITU-T G.654 مشخصات فیبر نوری single mode و کابل تک حالته قطع شده (CS-SMF)
  • ITU-T G.655 مشخصات فیبر نوری و کابل نوری تک حالته با پراکندگی غیرصفر (NZDS-SMF)
  • ITU-T G.656 مشخصات فیبر و کابل با پراکندگی غیر صفر برای انتقال نوری باند پهن
  • ITU-T G.657 مشخصات کابل فیبر نوری تک حالته singlemode غیر حساس به خمش.



IEC 60793-2-50:2008 به طور خودکار به عنوان EN 60793-2-50 و BS EN 60793-2-50 منتشر شده است ,  هفت فیبر نوری تک حالته مختلف (که معادل مشخصات ITU-T هستند) را مشخص می نماید:

  • B1.1: معادل ITU-T G.652a , b
  • B1.2: معادل  ITU-T 654b , c (سری 654a دیگر پشتیبانی نمی شود).
  • B1.3: معادل ITU-T G.652c , d
  • B2: معادل ITU-T G.653a , b
  • B4: معادل ITU-T G.655.c , d , e (به نظر می رسد 655.a و 655.b دیگر پشتیبانی نمی شوند).
  • B5: معادل ITU-T G.656.
  • B6: معادل ITU-T G.657.
روش های های اتصال فیبر نوری سینگل مد

دو روش اتصال (اسپلایس Spilce ) برای انواع فیبر نوری وجود دارد، اسپلایس فیوژن و اتصال مکانیکی. اسپلایس ها به عنوان یک اتصال “دائمی” بین دو فیبر شناخته می شوند. به طور معمول، علت اصلی انتخاب یکی از روش های فوق علاوه بر موضوع مهم هزینه های اقتصادی، افت نوری می باشد. اپسلایسنگ فیوژن یا فیوژن فیبر نوری با دستگاه های معتبر و تزار خودکار CORE ALIGNMENT بدون افت می باشد و هزینه اتصال نیز به میزان عملکرد بسیار پایین تر است. اتصال مکانیکی ( اتصال مکانیکی کانکتور و فیوژن مکانیکی ) دارای افت بسیار بالاتری می باشد و همچنین مدت زمان عملیاتی یا طول عمر بسیار پایین تری نسبت به فیوژن فیبر نوری دارد.

اتصالات مکانیکی به سادگی دستگاه‌ های هم‌ ترازی هستند که برای نگه داشتن دو انتهای فیبر در یک موقعیت کاملاً هم‌تراز طراحی شده‌اند و بنابراین نور را از یک فیبر به فیبر دیگر عبور می‌دهند. (تلفات معمولی: 0.3 دسی بل). اتصال مکانیکی از ژل تطبیق شاخص بهره می برد.

اتصال فیوژن پرکاربرد رین روش اتصال می باشد چراکه کمترین افت و کمترین انعکاس را فراهم می نماید و همچنین قوی ترین و مطمئن ترین اتصال را بین دو فیبر نوری ایجاد می نماید.
اطلاعات بیشتر (لینک های مرتبط):

  1. مقاومت در برابر له شدگی
  2. آشنایی با فناوری فیبر نوری
  3. انتخاب کابل فیبر نوری
  4. شناسایی کابل فیبر نوری
  5. ساختار فیبر سینگل مد و مالتی مد
  6. تفاوت لوز تیوب و تایت بافر
  7. استانداردهای فیبر نوری
  8. طبقه بندی کابل های فیبر نوری
  9. راهنما تست فیبر نوری
  10. بودجه افت فیبر نوری
  11. فیبر های سینگل مد ITU-T



افت فیبر نوری (استاندارد های افت فیبر نوری)

درک مفاهیمی مانند افت نوری و آزمایش در سیستم های فیبر نیازمند درک کلی اجزای اصلی زیر است:

فیبر نوری تک حالته جهت انتقال نور 1270 تا 1650 نانومتر در فواصل طولانی با سرعت داده بالا مورد کاربری قرار می گیرد، که به طور معمول در طول موج های nm1310 و 1550nm نانومتر استفاده می شود. سیستم ‌ها یا شبکه های مالتی پلکسینگ DWDM (تقسیم طول موج متراکم) در باندهای C، S و L در محدوده 1450 – 1650 نانومتر و سیستم‌های مالتی پلکسینگ CWDM مخفف Corse Wavelength Division Multiplexing در محدوده 1270 – 1610 نانومتر فعال می گردد. افت کلی، افت خمش، پراکندگی رنگی و پراکندگی حالت قطبی، در سطوح مختلف عملکردی مهمترین عوامل افت نور در فیبر نوری می باشند.

متغیرهای افت فیبر نوری کانکتور ها (اتصال دهنده ها)، اسپلایس ها (فیوژن و یا اتصال مکانیکی) و افت نور در هر کیلومتر از هستند.

اگر مقادیر واقعی برای همه متغیرهای افت مشخص نباشد، برای تکمیل محاسبات به تخمین هر یک نیاز است. در این مورد، می توایند از بدترین حالت را برای اطمینان از وجود توان کافی جهت لینک استفاده نمایید.

جدول 1 شامل مقادیر زیان پذیرفته شده رایج در این محاسبات است.

Fiber Type Wavelength Fiber Attenuation /km (1) Fiber Attenuation per km (2) Connector Loss Splice Loss
Single Mode 9μm 1310nm 0.4 dB 0.35 dB 0.75 dB 0.1 dB
Single Mode 9μm 1550nm 0.3 dB 0.22 dB 0.75 dB 0.1 dB

جدول 1 افت قابل قبول در فیبر های نوری سینگل مد

توجه: (تضعیف یا افت فیبر / کیلومتر در جدول بالا)

1. این مقادیر بر اساس استاندارد TIA/EIA و سایر مشخصات صنعت می باشند.
2. این مقادیر نمونه ای از عملکردی است که می توان با نصب شبکه فیبر جدید به دست آورد.

استاندارد IEEE همچنین حداکثر فاصله کابل را همانطور که در جدول زیر تعریف شده است توصیه می نماید.

Standard Data Rate (Mbps) Cable Type IEEE Standard Distance
1000 1310nm Single Mode 9/125μm 5 km
1000BASE-LH 1000 1550nm Single Mode 9/125μm 70 km

جدول 2 افت بر اساس استاندارد IEEE



افت کل لینک
افت کل لینک محاسبه مجموع تلفات لینک را از طریق یک لینک فیبر نوری خاص که در آن طول فیبر و همچنین تعداد اسپلایس ها و کانکتور ها مشخص است، تخمین می زند. این محاسبه صرفاً مجموع همه متغیرهای افت در بدترین حالت در پیوند می باشد.

Link Loss = [fiber length (km) x fiber attenuation per km] + [splice loss x # of splices] + [connector loss x # of connectors] + [safety margin]

برای مثال، فرض نمایید که یک لینک 40 کیلومتری فیبر نوری تک حالته در طول موج فیبر نوری 1310 نانومتر با 2 جفت کانکتور و 5 اسپلایس فیبر نوری.
Link Loss = [40km x 0.4dB/km] + [0.1dB x 5] + [0.75dB x 2] + [3.0dB] = 21.0dB

در مثال فوق. 21.0dB توان مورد نیاز جهت انتقال داده از طریق این لینک می باشد. البته، اندازه‌گیری و تایید مقادیر واقعی افت لینک در زمانی که لینک ایجاد می‌شود برای شناسایی هرگونه مشکل عملکرد بالقوه بسیار مهم است.

قطر انواع فیبر نوری سینگل مد

همانطور که در جدول 3 مشاهده می فرمایید ، قطر میدان حالت فیبرهای نوری که این مشخصات را برآورده می نمایند، می تواند به طور قابل توجهی متفاوت باشد. تلورانس های نشان داده شده در جدول 3 گسترده تر از نوع هایی است که معمولاً توسط سازندگان بیان می شود.

Proposed
IEC 60793-2-50: 2008
ITU-T Nominal
MFDmin ( m)
Nominal
MFDmax ( m)
MFD tolerance ( m) Wavelenght
(nm)

Type B1.1

G652a, b

8.6

9.5

0.6

1310

G654a

9.5

10.5

0.7



1550

Type B1.2_b

G654b

13.00

Type B1.2_c

G654c

10.5

Type B1.3

G652c, d

8.6

9.5

0.6

1310

Type B2

G.653a, b

7.8

8.5

0.8

1550

G.655a

8.0

11.0

0.7





1550

G.655b

Type B4_c

G.655c

Type B4_d

G.655d

Type B4_e

G.655e

Type B5

G.656

7.0

11.0

0.7

1550

Type B6_a

G.657 Categories A1/2

8.6

9.5

0.4



1310

Type B6_b

G.657 Categories B2/3

6.3

9.5

0.4

1310

Table 3: Mode Field Diameter

عدم تطابق قطر میدان حالتی می تواند به طور چشمگیری بر افت نوری در هر اتصال تأثیر بگذارد. برای اطلاعات بیشتر به سند پشتیبانی فنی FIA TSD-2000-4-1-1 مراجعه نمایید.

مزایا

  1. بدون تخریب سیگنال
  2. پراکندگی بسیار پایین
  3. پهنای باند نامحدود

معایب

  1. فناوری تولید و ساخت دشوارتر
  2. قیمت بالاتر
  3. اسپلایس های نوری فیبر دشوارتر و نیازمند تجهیزات های مناسب

هر نوع فیبر نوری سینگل مد حوزه کاربردی خاص خود را دارد و تکامل این مشخصات فیبر نوری منعکس کننده تکامل فناوری سیستم انتقال از اولین نصب فیبر نوری تک حالته تا به امروز است.

مشخصات G.652a و G.652b با عنوان “ویژگی های فیبر نوری و کابل تک حالته فیبر نوری با عملکرد مشخص شده در طول موج 1310 نانومتر، 1550 نانومتر و 1625 نانومتر را تعریف می نماید، اما بیشتر جهت استفاده در محدوده 1310 نانومتری با پراکندگی صفر در نظر گرفته شده است، انتظار می‌رود این فیبرهای نوری در انواع شبکه‌های LAN ، MAN و شبکه‌های دسترسی Access یافت شوند.

انواع جدیدتر فیبر های نوری سینگل مد استاندارد ITU شامل G.652.c و G652.d در محدوده 1625 نانومتر تعریف نشده اند، اما دارای پراکندگی کاهش یافته هستند که به آنها اجازه می دهد در منطقه طول موج بین 1310 نانومتر و 1550 نانومتر استفاده شوند که از تقسیم طول موج CWDM پشتیبانی نمایند.

مشخصات G.653 با عنوان “ویژگی های فیبر نوری و کابل تک حالته با پراکندگی تغییر یافته” فیبر نوری سینگل مد با عملکرد مشخص شده در محدوده طول موج 1310nm و 1550 نانومتر اما با پراکندگی کروماتیک صفر در ناحیه 1550nm تعریف می نماید. چنین فیبرهای نوری برای پشتیبانی از سیستم های انتقال تک حالته دوربرد با استفاده از تقویت کننده های فیبر erbium-doped یا (EDFA) که فقط در پنجره سوم کار می نمایند، توسعه یافته اند.

مشخصات G.654 با عنوان “ویژگی های فیبر نوری و کابل تک حالته پراکندگی تغییر یافته شده یا قطع شده” فیبر نوری با عملکرد مشخص شده در 1550 نانومتر را تعریف می نماید و تنها از انتقال تک حالته در آن منطقه طول موج پشتیبانی می نماید.

مشخصات G.655 با عنوان «ویژگی‌های یک فیبر و کابل نوری تک حالته با پراکندگی غیر صفر» فیبر نوری سینگل مد را مشخص می نماید که در طول موج 1550 نانومتر و 1625 نانومتر عملکرد مناسبی دارد، البته با میزان پراکندگی رنگی غیرصفر در این مناطق طراحی شده است. چنین فیبرهای نوری برای پشتیبانی از سیستم‌ های مسافت طولانی که از انتقال چندگانه تقسیم طول موج متراکم (DWDM) استفاده می نمایند توسعه یافته اند و در محدوده 1530 نانومتر تا 1625 نانومتر مورد کاربری می باشند.

.
مشخصات G.656 با عنوان “ویژگی های فیبر و کابل با پراکندگی غیر صفر برای انتقال نوری باند پهن” فیبر نوری را با عملکرد مشخص شده در 1460 نانومتر و 1625 نانومتر اما با میزان پراکندگی رنگی غیرصفر در این مناطق تعریف می شود. چنین فیبرهای نوری برای پشتیبانی از سیستم های مسافت طولانی که از انتقال CWDM و DWDM در محدوده طول موج مشخص شده استفاده می نمایند، توسعه یافته اند.

مشخصات G.657 با عنوان “ویژگی های فیبر نوری و کابل تک حالته غیر حساس به افت خمشی برای شبکه دسترسی” فیبرهای نوری را تعریف می نماید که سطوح پایین تری از افت یا تضعیف نور را به دلیل خمیدگی ایجاد می نمایند.
عنوان کمی گمراه کننده می باشد، چرا که این محصولات “بی حساس به خم” نیستند بلکه این کابل ها “کمتر حساس به خمش می باشند فیبرهای نوری رده A1 و A2 سری G.657 برای سازگاری با فیبرهای نوری G.652 در نظر گرفته شده اند در حالی که فیبرهای نوری رده B2 و B3 سری G.657 لزوماً چنین نیستند (زیرا ممکن است قطر میدان حالت بسیار کمتری داشته باشد (MFD) نشان داده شده در جدول 3).

رنگ بندی فیبر نوری سینگل مد

فیبر نوری سینگل مد بر اساس استاندارد TIA-598 دارای بوت یا بدنه کانکتور با رنگ آبی در نوع UPC و در نوع اتصال فیزیکی زاویه دار رنگ سبز را دارا می باشد. کابل های Outdoor سینگل مد بدلیل استفاده از مواد با مقاومت بیشتر در شرایط محیطی سخت معمولا دارای روکش مشکی رنگ می باشند، البته در مواری ممکن است که رنگی باشند، رنگ اختصاص یافته برای فیبر های نوری سینگل مد رنگ زرد ( Yellow ) می باشد.
