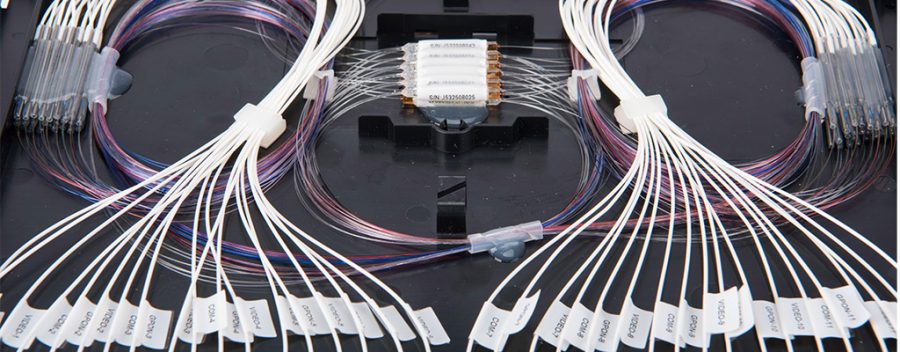

لینک های شبکه فیبر نوری
لینک های شبکه فیبر نوری، بیشتر سیستم های انتقال فیبر نوری از لینک های داده بهره می برند که شبیه به شکل نشان داده شده در زیر می باشند. هر لینک فیبر از یک فرستنده در یک انتهای فیبر و یک گیرنده در انتهای دیگر تشکیل شده است. بیشتر سیستم های انتقال فیبر نوری بر روی دو تار فیبر نوری تحت عنوان یک لینک فیبر نوری مورد استفاده قرار می گیرند که در یک جهت بر روی یک فیبر فرایند ارسال و در جهت مخالف بر روی فیبر دیگر فرایند دریافت برای عملکرد کامل صورت می پذیرد، به همین دلیل به شکل دوتایی یا duplex مورد اشاره قرار می گیرد. نور عبوری از پورت های فیبر به شدت برای چشم انسان خطرناک است، به هیچ وجه داخل پورت های SFP فیبر نوری را با چشم مستقیم نگاه نکنید.
لینک های شبکه فیبر نوری
فهرست مطالب
- لینک های داده شبکه فیبر نوری
انتقال داده روی یک تار فیبر نوری
همچنین مطابق شکل بالا فیبر نوری سینگل مد قابلیت انتقال داده در هر دو جهت را بر روی یک فیبر دارا بوده و این فرایند امکان پذیر می باشد، گرچه انجام این کار بوسیله کوپلرها و اسپلیتر ها انجام پذیر است، حال این پرسش مطرح می گردد که چرا بیشتر لینک های شبکه فیبر نوری در کشور های در حال توسعه روی دوتار نوری عرضه می گردد؟ جواب پرسش این موضوع می باشد که افزودن تار فیبر نوری نسبت به کوپلر ارزانتر می باشد.
شبکه نوری پسیو رساندن فیبر به منازل FTTH (PON) Fiber to the Home از جمله از سیستم های انتقال داده ای می باشد که از انتقال دو طرفه داده بر روی یک تار فیبر نوری سینگل استفاده می نماید چرا که معماری شبکه آن از قبل بر أساس کوپلر ها طراحی و مستقر می باشد.
اطلاعات بیشتر (لینک های مرتبط):
- مقاومت در برابر له شدگی
- آشنایی با فناوری فیبر نوری
- انتخاب کابل فیبر نوری
- شناسایی کابل فیبر نوری
- ساختار فیبر سینگل مد و مالتی مد
- تفاوت لوز تیوب و تایت بافر
- استانداردهای فیبر نوری
- طبقه بندی کابل های فیبر نوری
- راهنما تست فیبر نوری
- بودجه افت فیبر نوری
- فیبر های سینگل مد ITU-T
فرستنده و گیرنده فیبر نوری
بیش تر سیستم های فیبر نوری از “فرستنده و گیرنده” های به شکل ماژول های SFP استفاده می نمایند که فرستنده و گیرنده را در یک ماژول واحد شامل میشود. فرستنده یک ورودی الکتریکی را دریافت می نماید و آن را بواسطه یک دیود لیزر یا LED به یک خروجی نوری با ماهیت پالس نوری تبدیل و ارسال می نماید.
نوری که از فرستنده ارسال می شود به کانکتور فیبر نوری و سپس به شبکه نوری منتقل می شود و در طول لینک نوری حرکت نموده و از طریق آن به انتهای دیگر لینک نوری می رسد. سرانجام نور در انتهای مسیر لینک فیبر به گیرنده متصل می شود که در آن یک حسگر نوری، نور را به سیگنال الکتریکی تبدیل می نماید و در نتیجه برای استفاده توسط تجهیزات گیرنده به درستی تنظیم می شود.
ماژول های فیبر نوری
امروزه بیشتر ماژول های فیبر نوری Small form-factor pluggable به اختصار SFP با پورت های فیبر نوری با کانکتور لوسنت LC مجهز شده اند، در مورد مالتی مد ماژول ها بر اساس نوع شبکه مالتی مد، طول موج و همچنین پارامتر پهنای باند انتخاب می گردند، در مورد شبکه فیبر نوری سینگل مد نیز موارد مهم در انتخاب ماژول مسافت، طول موج کاربری و فناوری انتقال به همراه باند پشتیبانی شبکه می باشد.
