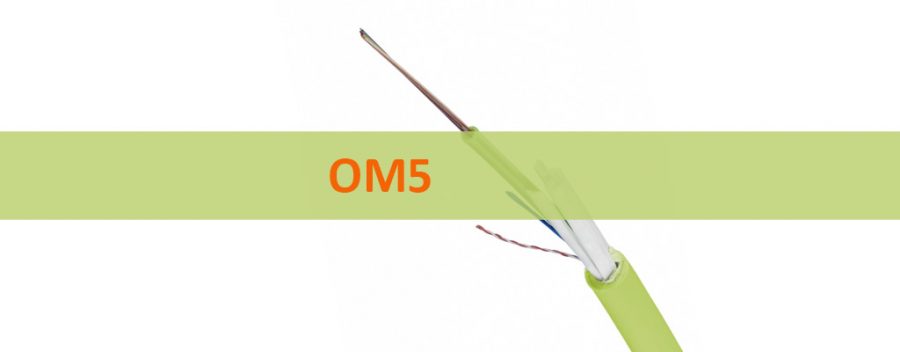

مشخصات فیبر نوری OM5
مشخصات فیبر نوری OM5 به عنوان اولین نوع فیبر نوری مالتی مد بهینه سازی شده جهت فعالیت با فناوری مالتی پلکس کوتاه SWDM و پهنای باند گسترده WBMMF یا Wide Band Multi Mode Fiber شناخته می شود. مشخصات فیبر نوری OM5 توسط استاندارد TIA تحت TIA-492AAAE در سال 2016 ارائه و طبقه بندی گردید، همچنین استاندارد IEC تحت طبقه بندی خود در IEC-60793-2-10 نوع فیبر A1a.4. را به عنوان OM5 شناسایی می نماید.
مشخصات فیبر نوری OM5
فهرست مطالب
| Fiber Types and Typical Specifications | |||
| Multimode Graded-Index | |||
| 50/125 microns (OM5, G.651.1) | 3/1 dB/km (3.5/1.5 dB/km) | 3500/500 MHz-km | Optimized for WDM with VCSELs, in wavelength range 850-950nm |
فیبر نوری مالتی مد OM5 به روزترین نوع فیبر مالتی مد می باشد. و به طور خاص برای پهنای باند های گسترده طراحی گردیده است. موضوعی که فیبر نوری OM5 را نسبت به سایر تارهای نوری مالتی مد متمایز می نماید، به کارگیری فناوری نوین مالتی پلکس کوتاه یا SWDM که نوعی تقسیم طول موج (multiplexing) می باشد در این نوع تار نوری است. OM5 به عنوان اولین فیبر نوری مالتی مد با فناوری (WBMMF (Wide Band Multimode Fiber می باشد که به شکل اختصاصی در برنامه های تجهیز زیر ساخت مرکز داده مورد استفاده می باشد.
با استفاده از فناوری SWDM در فیبر نوری OM5 می توان در محدوده طول موج های نوری 850 تا 950 نانومتر، 100 گیگابیت جریان داده را با استفاده از یک جفت تار فیبر نوری و در نتیجه مالتی پلکسینگ کوتاه SWDM انتقال داد. پیشرفت فناوری فیبر نوری پر کاربردترین کانکتور در این صنعت را به عنوان انتخاب اصلی زیر ساخت های پر سرعت نموده است: کانکتور LC-Duplex. فناوری OM5 از تمام فناوری های قبلی همانند OM4 و OM3 پشتیبانی مینماید.
فناوری SWDM
SWDM یک فناوری اختصاصی مالتی پلکس در طول موج کوتاه می باشد که از چهار طول موج در محدوده 850 تا 940 نانومتر بهره می برد. این فناوری با ایجاد طیف نوری رنگی در محدوده 100 نانومتری ذکر شده اقدام به جابه جایی پرظرفیت داده ها می نماید. به کمک این فناوری میتوان 40GBit/s را در ثانیه با ایجاد چهار طول موج هرکدام 10Gb/s گیگابیت بر ثانیه در فیبر OM5 انتقال داد. فرستنده های SWDM با انواع راه حل های مالتی مد OM3 / OM4 / OM5 سازگار می باشند.
اطلاعات بیشتر (لینک های مرتبط):
- کابل فیبر نوری
- انتخاب کابل فیبر
- تفاوت فیبر مالتی مد و سینگل مد
- تار فیبر نوری
- کل بازتاب داخلی نور
- تولید فیبر نوری
- شعاع خمش کابل فیبر
حداکثر پهنای باند OM5
با استفاده از ماژول های 40GBase-SR4 می توان ظرفیت 40G گیگابیت با استفاده از فیبر OM5 در مسافت های 150 متر ارائه نمود. همچنین از مزایای دیگر OM5 ماژول های 100 گیگابیت سری SR4 توان انتقال 100گیگابیت را در مسافت های تا 150 متر فراهم می نماید که از با فیبر نوری OM4 تقریبا برابری می نماید. در حال حاضر فیبر نوری OM5 در به کارگیری فناوری SWDM و Bi-directional می تواند تا مسافت 500 متر ظرفیت 40Gb و تا مسافت 150 متر ظرفیت 100Gb را انتقال دهد.
| OM4 | OM5 | |
| 10GBbE | 400m | 400m |
| 40GbE | 150m | 150m |
| 100GbE | 150m | 150m |
| 40GSWDM4 | 400m | 500m |
| 100GSWDM | 100m | 150m |
رنگ بندی فیبر نوری OM5
فیبر نوری OM5 طبق استاندارد TIA-598C دارای رنگ سبز لیمویی می باشد. با توجه به تشابه رنگ با نوع سینگل مد APC که رنگ سبز را دارا می باشد، در مورد بوت کانکتور ها و کوپلر ها نسبت به عدم تشخیص اشتباه هوشیار باشید، فیبر نوری OM5 رنگ سبز روشن تری دارد.
انواع کابل های فیبر نوری – OM5
انواع کابل های فیبر نوری OM5 بر اساس شرایط محیطی مورد استفاده در پروژه های متفاون به Indoor ، Outdoor و IN/OUT تقسیم می گردند. از طریق لینک های زیر می توانید به اطلاعات انواع کابل های فیبر نوری OM5 دسترسی نمایید.
| انواع فیبر نوری – OM5 | ||
 |
||
 |
||
 |
||
اطلاعات بیشتر (لینک های مرتبط):
اختصارات در کابل های OM5
| Prefix | Used to describe | Persian |
|---|---|---|
| OM5 | Optical Fiber Cable Specification for Multi-Mode 5 | مشخصات کابل فیبر نوری مالتی مد نسل پنجم |
| EMB | Effective Modal Bandwidth | پهنای باند موثر حالت ها یا پهنای باند موثر مُدال |
| MMF | Multi-Mode Fiber | فیبر نوری چند حالته یا مالتی مد |
| LOMMF | Laser Optimized Multi-Mode Fiber | فیبر نوری مالتی مُد بهینه شده با لیزر |
| VCELS | Vertical-cavity surface-emitting laser | لیزر ساطع کننده سطح حفره عمودی |
| FC | Fiber Channel | کانال فیبر نوری |
| ANSI | American National Standards Institute | وزن کابل بر حسب کیلوگرم در کیلومتر |
| FDDI | Fiber Distributed Data Interface | اینترفیس داده های توزیع شده فیبر |
| ft | feet | |
| Gbps | The bandwidth of a link in gigabits per second | پهنای باند یک لینک بر حسب گیگابیت در ثانیه |
| MHz | The bandwidth of an optical fiber in megahertz | پهنای باند یک فیبر نوری بر حسب مگاهرتز |
| km | The length of a fiber-optic cable in kilometers | طول یک کابل فیبر نوری بر حسب کیلومتر |
| cm | The bend radius of a fiber-optic cable in centimeters | شعاع خمش کابل فیبر نوری بر حسب سانتی متر |
| mm | The diameter of a fiber-optic cable in millimeters | قطر کابل فیبر نوری بر حسب میلی متر |
| nm | The wavelength of light in nanometers | طول موج نور بر حسب نانومتر |
| ps | The dispersion of light in picoseconds | پراکندگی نور در پیکوثانیه |
| N/10cm | Crush resistance of cable in newton/centimeters | مقاومت در برابر خرد شدن یا له شدن نیوتن بر 10 سانتی متر |
| N | Tensile strength for installation in newton | استحکام کششی برای نصب در نیوتن |
| dB/km | Attenuation in decibels per kilometer | تضعیف بر حسب دسی بل در کیلومتر |
| kg/km | Cable Weight in kilogram per kilometre | وزن کابل بر حسب کیلوگرم در کیلومتر |
جدول A.T.1 اختصارات فیبر نوری OM5
