انواع کابل فیبر نوری لوز تیوب

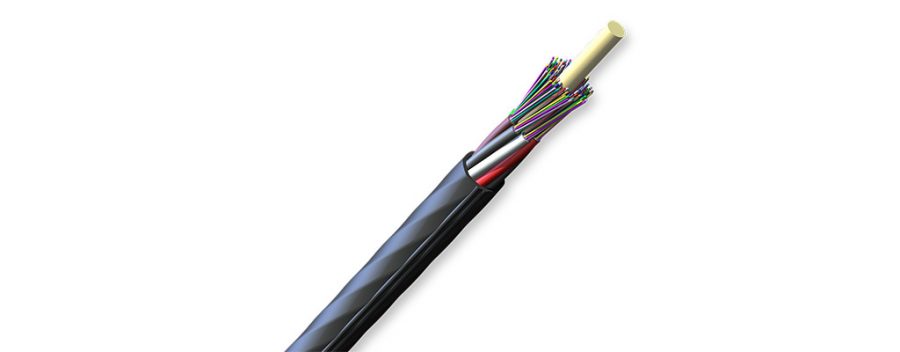

انواع کابل فیبر نوری لوز تیوب،‌ بیش از 25 سال از بکارگیری کابل های فیبر نوری لوز تیوب می گذرد ، کابل های فیبر نوری لوز تیوب در انواع طراحی های شبکه فیبر نوری غالب از شبکه های Backbone ستون فقرات تا شبکه Campus بین ساختمان ها مورد استفاده می باشند. در سالهای اخیر ، طراحی هایی تازه ای شامل مقاومت در برابر حریق LSZH به عنوان ویژگی ساختاری برای کابل های لوز تیوب در نظر گرفته شده که در شبکه های ستون فقرات Backbone که به شکل رایزر یا پلنوم مورد استفاده قرار می گیرند ، پدید آمده است. کابل های لوز تیوب عملکرد مکانیکی ، زیست محیطی و نوری استثنایی و قابل اعتمادی را از خود نشان داده اند که در مقایسه با سایر ساختارهای کابل فیبر نوری در انواع بستر های دیگر نیز بی نظیر می باشند.

انواع کابل فیبر نوری لوز تیوب

فهرست مطالب:

  1. انواع کابل فیبر نوری لوز تیوب
    1. Central tube
    2. Multi Loose Tube
    3. Stranded
    4. بدون ژل



کابل فیبر نوری لوز تیوب stranded

کابل فیبر نوری لوز تیوب مرکزی

کابل های فیبر نوری سنترال تیوب یا لوز تیوب مرکزی می توانند حداکثر تا 24 تار نوری ظرفیت داشته باشند، کابل های سنترال تیوب عمدتا ساختار کاملا دی الکتریک یا غیر هادی دارند، البته تولید کنندگان کابل های سنترال تیوب را با آرمورد های CST نیز طراحی و ارائه می نمایند، اصلی ترین دلیل تولید کابل های فیبر نوری لوز تیوب مرکزی صرفه جویی در هزینه های تولید و ارائه کابل های نوری با قیمت مناسب تر می باشد، در واقع گزینه اقتصادی مهمترین دلیل تولید کابل های فیبر نوری لوز تیوب مرکزی با ظرفیت تارهای فیبرنوری کمتر از 24 کر می باشد. ابعاد کلی کابل های فیبر نوری سنترال تیوب کمتر از نمونه های با ظرفیت مشابه لوز تیوب است و استفاده از آنها در فضای کانال های باریک و مجرا های با قطر کوچک را تضمین می نماید. کابل کشی فیبر های نوری تیوب مرکزی Breakout می تواند تا میزان 50٪ ناز به نیروی کار و تجهیزات لازم جهت نصب وسربندی کابل را به حداقل رساند که همراه با صرفه جویی در وقت ، پول و زمان نصب و راه اندازی نیز می باشد. کابل های فیبر نوری با تیوب مرکزی یا سنترال تیوب گزینه مناسبی برای شبکه های Backbone و Campus به شمار می آیند.

روکش ها آنها بسته به شرایط و محیط استفاده می تواند در محیط های بیرونی از مواد PE ، PVC و در شرایط کانالی و فضاهای مسقف از نوع LSZH باشد. کابل های سنترال تیوب در انواع مالتی مد و سینگل مد با تارهای OM1,OM2,OM3,OM4 و OM5 در نوع مالتی مد و OS2 در نوع سینگل مد ارائه می گردند.

از طریق لینک زیر می توانید اطلاعات بیشتری در مورد پروتکل های مقاومت در برابر حریق کابل های فیبر نوری کسب می نمایید.

کابل های آرمور دار و هر کابل ای که دارای آلیاژ های فلزی یا رسانا باشد می بایستی مطابق استاندارد های تعریف شده اتصال به زمین ( سیستم ارت * ) گردند، این عمل تنها به دلیل ایمنی می باشد، همانطور که میدانید ماهیت انتقال در کابل های فیبر نوری بر اساس ارسال پالس های نوری می باشد و امواج مغناطیسی تاثیری روی فرایند انتقال دیتا ندارند ( اختلال امواج الکترومغناطیس روی شبکه فیبر نوری تاثیری ندارد ).



کابل فیبر نوری سنترال تیوب با روکش LSZH (کم دود بدون هالوژن ، مناسب حرق، indoor )

کابل فیبر نوری سنترال تیوب با روکش LSZH

کابل فیبر نوری سنترال تیوب با روکش PE

کابل فیبر نوری سنترال تیوب با روکش PE



اطلاعات بیشتر (لینک های مرتبط):

  1. کابل های تایت بافر
  2. فیبر نوری سینگل مُد
  3. فیبر نوری مالتی مُد
  4. فیبر نوری پلاستیکی POF
  5.  مشخصات کابل های OM1
  6.  مشخصات کابل های OM2
  7.  مشخصات کابل های OM3
  8.  مشخصات کابل های OM4
  9.  مشخصات کابل های OM5



کابل فیبر نوری مالتی لوز تیوب

Multi Loose Tube Cables



کابل های فیبر نوری با تعداد تیوب های ( لوله های حاوی تار های فیبر نوری ) بیشتر اصطلاحا مالتی لوز تیوب یا لوز تیوب های چند تایی نامیده می شوند. دلیل اصلی طراحی کابل های فیبر نوری لوز تیوب چندتایی نیاز به ظرفیت و تعداد تار های نوری بیشتر در قطر مناسب تر بوده است، ساختار لوز تیوب های چند تایی از مجموعه ای از لوله ها ( تیوب ها) ی مختلف که در اطراف یک عنصر قدرتمند مرکزی می باشند ساخته شده است.، و بیشتر جهت نصب در فضاهای باز Outdoor طراحی گردیده اند، کابل های مالتی لوز تیوب ساختاری شامل چند لایه روکش همراه با روکش بیرونی مقاوم را دارا می باشند ، روکش بیرونی عموماً از پلی اتیلن PE ساخته می شود تا بتواند در شرایط سخت محیطی (سایش ، تغییرات دما ، تحمل در برابر خرد شدن و له شدگی و …) مقاومت نماید. کابل های لوز تیوب همچنین دارای ویژگی مقاومت کامل در برابر آب و رطوبت می باشند، این مفهوم ضد آب معمولا با استفاده از ژله و / یا لایه های پوششی با قابلیت تورم بدست می آید ، که بالاترین مقاومت را در جلوگیری از نفوذ آب به داخل کابل در صورت مواجهه تصادفی با آب برای کابل ایجاد می نماید. کابل های مالتی لوز تیوب معمولا در فضای های خارجی Outdoor مورد استفاده می باشند و عمدتا به شکل کانالی ( عبور از مجاری) و یا مستقیماً در خاک دفن می شوند. عمق دفن کابل فیبر نوری معمولا در مجوز کابل کشی صادره از نهاد زیر ربط درج می گردد و ممکن است پروژه به پروژه ، شهر به شهر و همچنین در کشورهای مختلف متفاوت باشد. کابل های فیبر نوری لوز تیوب بالاترین میزان تحمل توان کششی را نیز دارا می باشند،
نکته: در بعضی موارد ، لازم است تا براساس شرایط کابل کشی در محیط های مسقف داخلی و خارجی in/out ، کابل دارای هر دو خصوصیات مقاومت در برابر آب و مقاومت در برابر آتش LSZH-FR ( کم دود و بدون گاز هالوژن ) . یا ترکیب چند خاصیت باهم باشد. مانند کابل های مالتی لوز تیوب که در معادن و یا صنایع پتروشیمی و نفتی مورد استفاده می باشند.



کابل فیبر نوری مالتی لوز تیوب با روکش LSZH (کم دود بدون هالوژن ، مناسب حرق، indoor )

کابل فیبر نوری مالتی لوز تیوب با روکش LSZH

کابل فیبر نوری مالتی لوز تیوب با روکش PE (منظور از مالتی : چندتایی بودن تیوب ها می باشد)



کابل فیبر نوری مالتی لوز تیوب با روکش PE

اطلاعات بیشتر (لینک های مرتبط):

  1. کابل فیبر نوری
  2. انتخاب کابل فیبر
  3. تفاوت فیبر مالتی مد و سینگل مد
  4. تار فیبر نوری
  5. کل بازتاب داخلی نور
  6. تولید فیبر نوری
  7. شعاع خمش کابل فیبر
  8. آشنایی با فناوری فیبر نوری
  9. انتخاب کابل فیبر نوری
کابل فیبر نوری لوز تیوب بافته شده

Stranded Loose Tube Cables



کابل های لوز تیوب Stranded ، کابل های غیر رسانا و یا بدون هر گونه فلز می باشند که در سیستم های انتقال نیرو در مکان هایی که تداخل های الکترو مغناطیسی بالا موجود می باشد و همچنین در صنعت مخابرات به خصوص پروژه های FTTH رساندن فیبر نوری به منازل، مورد استفاده گسترده قرار می گیرند. کابل های فیبر نوری Stranded از انعطاف پذیر بالایی برخوردارند و همچنین توان کششی مناسبی جهت دمش در کانال های میکروداکت دارند ( Air blown ) ، و نیز مقرون به صرفه می باشند ، البته ظرفیت فیبر های موجود در بهترین شرایط میتواند تا 288 کر باشد و در انواع اشکال کابل کشی مانند هوایی ، کانالی ، فضاهای داخلی و رایزر و همچنین دفن مستقیم در خاک نیز مورد استفاده می باشند. ساخت کابل از FRP الیاف تقویت شده با الیاف فیبر شروع می گردد که به عنوان یک عضو مرکزی غیر فلزی در مرکز هسته قرار می گیرد. تیوب های کابل حاوی تار های فیبر نوری ، در اطراف این عضو مرکزی مستحکم قرار می گیرند و در آخر نخ آرامید روی پوشش ضد آب اعمال می شود. نهایتا کابل با یک روکش بیرونی PE (پلی اتیلن ) که مقاوم در برابر آتش نیز می باشد تکمیل می گردد.

کابل فیبر لوز تیوب stranded

کابل فیبر نوری لوز تیوب بدون ژل Stranded



کابل فیبر نوری لوز تیوب بدون ژل یا gel-free که کابل فیبر نوری لوز تیوب خشک نیز نامیده می شود از فناوری مسدود کننده آب و بافر با قطر کم استفاده می نماید. طراحی کابل لوز تیوب خشک کاملاً عاری از ژل است ، اما در عین حال محافظت کامل در برابر نفوذ آب را در پروژه های محیطی بیرونی Outdoor فراهم می نماید. کابل های لوز تیوب بدون ژل جایگزین کابل های استاندارد لوز تیوب با ژل می باشند و پیشرفته ترین نوع کابل فیبر نوری حال حاضر می باشند، ویژگی بدون ژل مزایای مهمی را برای کابل های بدون ژل فراهم می نماید که شامل :

  1. کاهش زمان آماده سازی کابل جهت سر بندی
  2. نیاز به حلال های خطرناک را از میان می برد
  3. مواد مصرفی کمتری مورد نیاز دارد
  4. محیط کار تمیزتر و مناسب تر می گردد
  5. طول عمر تجهیزات را بهبود می بخشد
  6. نظافت سایت کاری را ساده می نماید
  7. مسیر یابی آسانتر داخل مفصل ها را تسریع می یابد
  8. ظرفیت تار ها و تیوب ها افزایش می یابد
  9. ظرفیت قرار گیری کابل روی قرقره نیز افزایش می یابد
  10. در پروژه های رایزر ژلی وجود ندارد که به سمت طبقات پایین حرکت نماید

کابل های لوز تیوب Stranded
