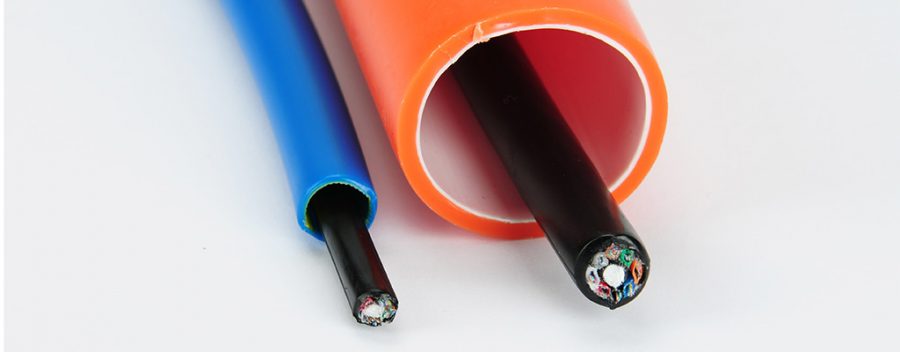

کابل فیبر نوری میکرو یا میکروداکت
کابل فیبر نوری میکرو یا میکروداکت، کابل فیبر نوری میکرو یا میکروداکت Micro Cables اصطلاحی است که برای مدل جدیدی از کابل های فیبر نوری مورد استفاده در پروژه های FTTH یا رسادن فیبر به منازل اعمال می شود که کابل هایی با ظرفیت بالا و قطر کوچک هستند. تارهای نوری غیر حساس به خمش یا Bend Insensitive یا BI اجازه می دهند تا تار های نوری در داخل تیوب ها با تراکم بسیار بالاتری قرار گیرند چرا که فیبر های BI حساسیت کمتری نسبت خمش در مقایسه با تار های فیبر نوری معمولی دارند. فیبر های BI می توانند با پوشش های بافر اولیه با قطر کوچکتر، 200 میکرون یا کمتر که از 250 میکرون که قطر معمول برای تار های فیبر عادی می باشد پوشانده شوند و این امکان را می دهد که فیبر های بیشتری در فضای کمتر به شکل فشرده تر قرار داده شوند.
کابل فیبر نوری میکرو یا میکروداکت
فهرست مطالب:
تفاوت بین کابل های فیبر نوری معمولی وکابل های فیبر نوری میکرو بسیار قابل توجه می باشد. یک کابل لوز تیوب 144 کر (تار فیبر) قطری معادل 15-16 میلی متر را دارا می باشد، در حالی که یک کابل میکرو با تعداد تار نوری یکسان با قطر 8 میلی متر می باشد( نیمی از اندازه و حدود یک سوم وزن). اندازه کوچکتر با قرار گیری تعداد تارهای فیبر نوری بیشتر، طراحی تا بیش از 3000 تار فیبر نوری را امکان پذیر می نماید. کابل های میکرو در هر دو مدل داخلی indoor و خارجی Outdoor قابل ارائه می باشند. اندازه كوچك آنها يك روش نصب متفاوت را فراهم می نماید كه فناوری دمشی blown در داکت های داخلی میکرو نامیده می شود. واقعیت این است که کابل در داکت دمیده نمی شود بلکه در هوا شناور می گردد و با وجود کاهش اصطکاک بین کابل و کانال پلاستیکی داکت، کابل داخل داکت به جلو می رود.
اطلاعات بیشتر (لینک های مرتبط):
- محاسبه روزنه عددی
- ضریب شکست در فیبر نوری
- مشخصات OM1
- مشخصات OM2
- مشخصات OM3
- مشخصات OM4
- مشخصات OM5
- فیبر نوری SMF سینگل مد
- تولید فیبر نوری
کابل فیبر نوری دمشی Air-Blown Fiber
نوع دمشی کابل های میکرو که ساختار آن به صورت کامل به شکل کابل نمیباشد وجود دارد که با دمش تیوب های حاوی تارهای فیبر نوری داخل داکت ترانک ها ایجاد می گردند، و درواقع دارای مجراهای پلاستیکی مناسب دمش تیوب های فیبر با گاز فشرده می باشند و اگر نیاز به توسعه و بروزرسانی باشد، تیوب های فیبر قدیمی را میتوان خارج نمود و یا در قسمت های جدید تیوب های جدید را با فناوری دمش قرار داد.
هر دو مدل داخلی و خارجی کابل های فیبر دمشی در دسترس هستند و بیشتر از آن برای پروژه های رساندن فیبر به منازل FTTH یا ( Fiber to the Home ) استفاده می شود ( البته در کشور های توسعه یافته). تیوب های مخصوصی لازم است تا از طریق لوله های دارای روکش راحت تر دمیده شوند،این تیوب ها در هر دو حالت سینگل مد و مالتی مد در دسترس می باشند. نصب آن کمی گرانتر می باشد زیرا ابتدا داکت های مخصوص آن بایستی نصب گردند، تجهیزات ویژه و فناوری نصب با ایجاد تونل هوا از طریق دمش گاز نیاز به نیروهای آموزش دیده را ملزم می نماید، البته برای بروزرسانی ها بسیار مقرون به صرفه است.
اطلاعات بیشتر (لینک های مرتبط):
- کابل فیبر نوری
- انتخاب کابل فیبر
- تفاوت فیبر مالتی مد و سینگل مد
- تار فیبر نوری
- کل بازتاب داخلی نور
- تولید فیبر نوری
- شعاع خمش کابل فیبر
