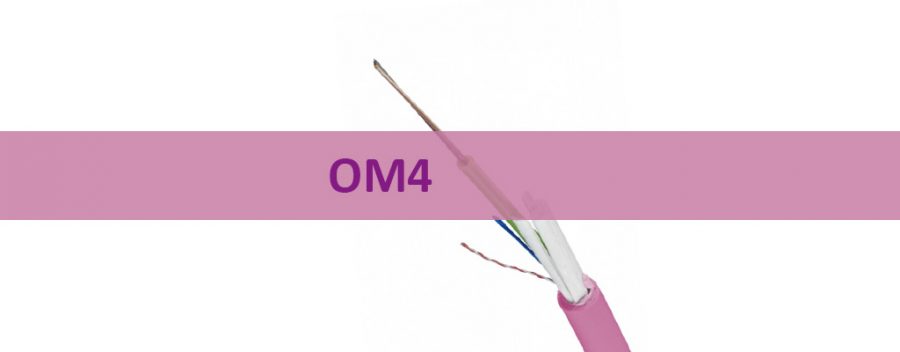

فیبر نوری مالتی مد OM4
فیبر نوری مالتی مد OM4 به عنوان دومین نوع فیبر نوری مالتی مد بهینه سازی شده جهت فعالیت با فناوری لیزر LOMMF یا Laser Optimized Multi Mode Fiber شناخته می شود. مشخصات فیبر نوری OM4 توسط استاندارد TIA/EIA تحت TIA-492AAAD در سال 2009 تایید و ارائه گردیده، همچنین استاندارد IEC تحت طبقه بندی خود در IEC-60793-2-10 نوع فیبر A1a.3. را به عنوان OM4 شناسایی می نماید.
فهرست مطالب
فیبر نوری مالتی مد OM4
فیبر نوری OM4 همانند OM3 با فناوری لیزر های VCSEL سازگار می باشند ، قطر هسته فیبر نوری OM4 نیز 50 میکرون می باشد و روکش هسته ( کلد cladding ) آن نیز 125 میکرون می باشد ( 50/125μm ). طول موج های عملیاتی فیبر نوری OM4 شامل دامنه 850 نانومتر. و 1300 نانومتر (nm*) می باشد و حداکثر افت 2.8dB/km / 1.0 dB/km را در دامنه طول موج ها شامل می گردد.
پهنای باند فیبر نوری OM4
حداقل پهنای باند مُدال موثر در فیبر نوری OM4 معادل 4700MHz*km و پهنای باند قابل دسترس معادل 3500MHz*km در طول موج 850nm و 500MHz*km در طول موج 1300nm می باشد، سرعت یا ظرفیت قابل پشتیبانی در فیبر نوری OM4 در بیشترین حالت با فناوری فرستنده و گیرنده های Bi-directional ( دوطرفه* نسل جدید transceiver ) معادل 100Gb/s گیگابیت بر ثانیه می باشد که البته به تازگی توسط Cisco عرضه گردیده است، همچنین ظرفیت 10Gb/s در فواصل تا 500 متر و 1Gb/s تا فواصل 1000 متر را پشتیبانی می نماید.
| OM Designation | TIA Fiber Standard | Fiber Type (um) |
Overfilled Launch (OFL) @850nm |
Effective Modal Bandwidth (EMB) @850nm |
Overfilled Launch (OFL) @1300nm |
| OM4 | 492-AAAD | 50/125 μm | 3500 MHz*km | 4700 MHz*km | 500 MHz*km |
رنگ فیبر نوری OM4 بر اساس استاندارد
در استاندارد TIA-598C رنگ فیبر نوری OM4 بنفش به لاتین Violet تعریف گردیده است، کابل های فیبر نوری OM4 سری Indoor بایستی بر اساس استاندارد رنگ بندی فیبر نوری TIA رنگ روکش بنفش داشته باشند، کابل های Outdoor معمولا به رنگ مشکی بوده ، و بنابر سفارش به رنگ بنفش می باشند.
| Application | Parameter | 850 nm laser-optimized 50/125 μm |
|
| TIA 492AAAD (OM4) |
|||
| Nominal wavelength (nm) | 850 | 1300 | |
|
Ethernet 10/100BASE-SX |
Channel attenuation (dB) | 4.0 | – |
| Supportable distance m (ft) | 300 (984) |
– | |
|
Ethernet 100BASE-FX |
Channel attenuation (dB) | – | 6.0 |
| Supportable distance m (ft) | – | 2000 (6560) |
|
|
Ethernet 1000BASE-SX |
Channel attenuation (dB) | 4.8 | – |
| Supportable distance m (ft) | 880 (2887) |
– | |
|
Ethernet 1000BASE-LX |
Channel attenuation (dB) | – | 2.3 |
| Supportable distance m (ft) | – | 550 (1804) |
|
| Ethernet
10GBASE-S |
Channel attenuation (dB) | 3.1 | – |
| Supportable distance m (ft) | 450 (1476) |
– | |
| Ethernet
10GBASE-LX4 |
Channel attenuation (dB) | – | 2.0 |
| Supportable distance m (ft) | – | 300 (984) |
|
|
Ethernet 10GBASE-LRM |
Channel attenuation (dB) | – | 1.9 |
| Supportable distance m (ft) | – | 220 (720) |
|
|
Ethernet 40GBASE-SR4 |
Channel attenuation (dB) | 1.9 | – |
| Supportable distance m (ft) | 125 (410) |
– | |
| Ethernet 100GBASE-SR4 |
Channel attenuation (dB) |
1.9 | – |
| Supportable distance m (ft) |
100 (328) |
– | |
|
Ethernet 100GBASE-SR10 |
Channel attenuation (dB) | 1.9 | – |
| Supportable distance m (ft) | 125 (410) |
– | |
|
1G Fibre Channel 100-MX-SN-I (1062 Mbaud) |
Channel attenuation (dB) | 4.6 | – |
| Supportable distance m (ft) | 860 (2822) |
– | |
|
2G Fibre Channel 200-MX-SN-I (2125 Mbaud) |
Channel attenuation (dB) | 3.3 | – |
| Supportable distance m (ft) | 500 (1640) |
– | |
|
4G Fibre Channel 400-MX-SN-I (4250 Mbaud) |
Channel attenuation (dB) | 3.0 | – |
| Supportable distance m (ft) | 400 (1312) |
– | |
|
10G Fibre Channel 1200-MX-SN-I (10512 Mbaud) |
Channel attenuation (dB) | 2.6 | – |
| Supportable distance m (ft) | 300 (984) |
– | |
|
16G Fibre Channel 1600-MX-SN (10512 Mbaud) |
Channel attenuation (dB) | 1..9 | – |
| Supportable distance m (ft) |
125 (410) |
– | |
|
FDDI PMD ANSI X3.166 |
Channel attenuation (dB) | – | 6.0 |
| Supportable distance m (ft) | – | 2000 (6560) |
|
فیبر نوری OM4+
به طور معمول ، معرفی یک فناوری جدید شامل مهندسی طراحی و آزمایش های پیاپی می باشد که در نهایت منجر به توسعه اولیه فناوری و در نهایت توسعه استاندارد می شود. رعایت نمودن استانداردها البته در کشورهای پیشرفته ارجعیت بیشتری نسبت به توسعه پر شتاب فناوری دارد چرا که تضمین می نماید تمامی جنبه های عملیاتی توسعه مد نظر مانند مشخصات عملکرد و پشتیبانی رعایت گردیده و از برنامه روشنی با استفاده از استانداردهای موجود پذیرفته شده است که در صنعت بیان شده و مورد تاکید می باشد ، اما همیشه اینگونه نیست.
در سال 2016 ، صنعت فیبر مالتی مد MMF سری پهن باند OM5 شناخته و تحت استاندارد قرار گرفت، و اکنون صنعت فیبر مالتی شاهد استقرار این فناوری می باشد تا بتواند پشتیبانی گسسترده تری را جهت برنامه های پر ظرفیت ارائه دهد. با این حال ، اکنون برخی ادعا می نمایند که ایجاد تغییرات ویژه ای در فیبر نوری OM4 (به اصطلاح OM4+) تقریباً با OM5 در پشتیبانی از فناوری هایی مانند BiDi و SWDM4 یکسان است.
این دسته از متخصصان معتقدند OM4+ می تواند از پهنای باند های موجود در طول موج های 850 نانومتر در مسافت های طولانی تر از OM4 یا OM5 پشتیبانی نماید. این ادعاها مبتنی بر محاسبات تئوری بوده و هیچ پشتوانه عملیاتی تا به امروز نداشته اند. فیبر نوری OM4+ همانند فیبر نوری OM4 و حتی پیشرفته از خود OM5 بازهم فناوری مالتی مد و آسیب پذیر پهنای باند محدود و مسافت را شامل می شود و این فناوری تنها راه گشا بازه ای 5 ساله خواهد بود و در نهایت دیر یا زود فیبر نوری سینگل مد پیشزفته امروزی و آینده جایگزین آن خواهد شد.
|
KEY BANDWIDTH METRICS OF SOMELASER-OPTIMIZED MMFs |
||
| FIBER TYPE | EMB @ 850 nm | EMB @ 953 nm |
| OM4 | 4700 (MHz-km) | Not Specified |
| OM5 | 4700 (MHz-km) | 2470 (MHz-km) |
| OM4+ | 5000 (MHz-km) | 1950 (MHz-km) |
اطلاعات بیشتر (لینک های مرتبط):
- کابل فیبر نوری
- انتخاب کابل فیبر
- تفاوت فیبر مالتی مد و سینگل مد
- تار فیبر نوری
- کل بازتاب داخلی نور
- تولید فیبر نوری
- شعاع خمش کابل فیبر
کابل فیبر نوری OM4
کابل های فیبر نوری OM4 بر اساس استاندارد ISO/IEC 11801 در انواع Outdoor یا مناسب محیط های بیرونی که فیبر های آن بیشتر از نوع لوز نیوب می باشند و همچنین Indoor که فیبر های آن از نوع تایت بافر یا بافر دار می باشند ارائه میگردند، کابل های OM4 همانند سایر فیبر های نوری مالتی مد در مسافت های کوتاه بازدهی مناسبی دارند و در تجهیز شبکه های ستون فقرات داخل ساختمان ها Backbone و شبکه های Campus بین ساختمان ها با مسافت های کوتاه مورد استفاده قرار می گیرند.
انواع کابل های فیبر نوری OM4 بر اساس محیط مورد کاربری در پروژه های متفاون به انواع Indoor یا مورد استفاده در میحط های مسقف و بیرونی Outdoor و IN/OUT تقسیم می گردند. از طریق لینک های زیر می توانید به اطلاعات انواع کابل های فیبر نوری OM4 دسترسی نمایید.
اطلاعات بیشتر (لینک های مرتبط):
| انواع فیبر نوری – OM4 | ||
 |
||
 |
||
 |
||
اختصارات در کابل های OM4
| Prefix | Used to describe | Persian |
|---|---|---|
| OM4 | Optical Fiber Cable Specification for Multi-Mode 4 | مشخصات کابل فیبر نوری مالتی مد نسل چهارم |
| EMB | Effective Modal Bandwidth | پهنای باند موثر حالت ها یا پهنای باند موثر مُدال |
| MMF | Multi-Mode Fiber | فیبر نوری چند حالته یا مالتی مد |
| LOMMF | Laser Optimized Multi-Mode Fiber | فیبر نوری مالتی مُد بهینه شده با لیزر |
| VCELS | Vertical-cavity surface-emitting laser | لیزر ساطع کننده سطح حفره عمودی |
| FC | Fiber Channel | کانال فیبر نوری |
| ANSI | American National Standards Institute | وزن کابل بر حسب کیلوگرم در کیلومتر |
| FDDI | Fiber Distributed Data Interface | اینترفیس داده های توزیع شده فیبر |
| ft | feet | |
| Gbps | The bandwidth of a link in gigabits per second | پهنای باند یک لینک بر حسب گیگابیت در ثانیه |
| MHz | The bandwidth of an optical fiber in megahertz | پهنای باند یک فیبر نوری بر حسب مگاهرتز |
| km | The length of a fiber-optic cable in kilometers | طول یک کابل فیبر نوری بر حسب کیلومتر |
| cm | The bend radius of a fiber-optic cable in centimeters | شعاع خمش کابل فیبر نوری بر حسب سانتی متر |
| mm | The diameter of a fiber-optic cable in millimeters | قطر کابل فیبر نوری بر حسب میلی متر |
| nm | The wavelength of light in nanometers | طول موج نور بر حسب نانومتر |
| ps | The dispersion of light in picoseconds | پراکندگی نور در پیکوثانیه |
| N/10cm | Crush resistance of cable in newton/centimeters | مقاومت در برابر خرد شدن یا له شدن نیوتن بر 10 سانتی متر |
| N | Tensile strength for installation in newton | استحکام کششی برای نصب در نیوتن |
| dB/km | Attenuation in decibels per kilometer | تضعیف بر حسب دسی بل در کیلومتر |
| kg/km | Cable Weight in kilogram per kilometre | وزن کابل بر حسب کیلوگرم در کیلومتر |
جدول A.T.1 اختصارات فیبر نوری OM4
