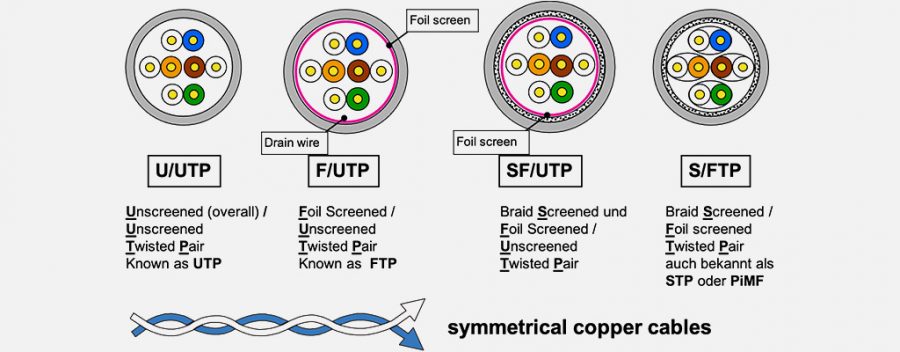

ساختار کابل شبکه مسی – FTP در مقابل UTP، اصطلاحات FTP و UTP به جهت تمایز بین کابل های شیلد دار و بدون شیلد یا محافظت شده و بدون محافظ استفاده می شود، مطابق استانداردهای ISO/IEC و EN حروف اول نوع محافظ کلی کابل را نشان می دهد در حالی که حروف دوم نشان دهنده نوع محافظ برای هر زوج سیم به هم تابیده شده و عنصر متعادل است. بنابراین، F/UTP و U/UTP ساده ترین راه جهت تشخیص انواع کابل است.

ساختار کابل شبکه مسی – FTP در مقابل UTP

فهرست مطالب

1. ساختار کابل شبکه

   1. FTP
   2. F/UTP
   3. S/UTP
   4. SF/UTP
   5. U/UTP
   6. S/FTP
   7. F/FTP
   8. U/FTP
2. ترکیب ساختار ها
3. کابل های S/FTP
4. کابل های FTP
5. کاربرد محافظ فویل

ساختار FTP

اصطلاح FTP مخفف زوج سیم های مسی به هم تابیده شده با روکش فویل است. کابل های شبکه FTP اغلب در شبکه های محلی ( اترنت) LAN مورد کاربری قرار میگیرند.  در کابل های FTP طراحی و ساختار به گونه ای می باشد که جفت سیم های به هم تابیده شده هر کام به تنهایی در یک فویل قرار می گیرند (PiMf) و یا چندین جفت سیم توسط یک محافظ نوار فویل کلی که در اطراف مجموعه پیچیده شده است، احاطه می شوند. تابیدن زوج سیم های مسی به یکدیگر و پوشاندن آن با محافظ فویل به کاهش تداخل الکترومغناطیسی و اختلال سیگنال کمک می نماید.

انواع کابل شبکه FTP

کابل های شبکه FTP که دارای یک شیلد فویل کلی به دور زوج سیم های به تابیده می باشند در استاندارد ISO/IEC 11801 با نام کابل های F/UTP شناخته می شوند . کابل های شبکه FTP که هر زوج سیم به هم تابیده شده twisted pair در فویل جداگانه ای محافظت می شوند در استاندارد ISO/IEC 11801  و EN50173 با نام F/FTP شناخته می شوند، کابل های شبکه FTP یکی از سه نوع اصلی کابل های مورد استفاده در شبکه های مسی کامپیوتری می باشند. دو نوع دیگر کابل های شبکه شامل ساختار UTP است که جفت‌های به هم تابیده شده بدون محافظ هستند و کابل های STP که با جفت‌های به هم تابیده شده و محافظت شده توسط الیاف مس بافته شده احاطه شده است.

ترکیب ساختار ها و طراحی های کابل شبکه

به جهت محافظت بیشتر از سیگنال ها و کاهش تداخل الترومغناطیسی طراحی های کابل شبکه از ترکیب ساختار های مورد اشاره شبکه بهره می برند. بالاترین محافظت براساس استاندارد ISO/IEC11801 طراحی SF/FTP و ضعیف ترین نوع U/UTP می باشد.

کابل های شبکه S/FTP

 پس از طراحی SF/FTP که از آن استقبال چندانی نگردید، مهمترین و پرکاربرد ترین کابل شبکه مسی در صنعت نوع S/FTP می باشد، دقت فرمایید که متاسفانه در کشور کابل SF/UTP را به جای S/FTP ارائه می نمایند، کابل SF/UTP ساختار غیر محافظت شده زوج سیم ها را دارا می باشد و به همین دلیل تداخل بالایی دارد، کابل S/FTP اشاره به ساختار زوج های به هم تابیده شده و قرار گرفته هر کدام به تنهایی در فویل جداگانه و سپس الیاف مسی بافته شده به دور مجموعه فویل ها می باشد که بالاترین محافظت را پس از SF/FTP در صنعت داراست. وجود فناوری PiMf یا Pair In Metallic foil  یا قرار گرفتن هر زوج سیم در فویل مجزا، مشخصه اصلی کابل های شبکه S/FTP می باشد، هر کابل شبکه ای که ساختار  PiMf دارا باشد طراحی S/FTP خوانده میشود.

انواع کابل های شبکه با ساختار FTP

1. کابل S/FTP که ترکیبی از محافظ هر زوج سیم به صورت جداگانه توسط فویل (PiMf) و یک محافظ مسی بافته شده می باشد که با هم همپوشانی دارد.
2. کابل F/FTP که هر زوج سیم به صورت جداگانه توسط فویل محافظت می شود و در نهایت تمام مجوعه زوج سیم ها توسط یک فویل محافظت می شود.
3. کابل U/FTP که هر زوج سیم به صورت جداگانه توسط فویل محافظت می شود و در نهایت مجموعه فاقد محافظ کلی است.

انواع دیگر ساختار های کابل شبکه

1. F/UTP: پوشش فویل کلی / جفت های به هم تابیده شده بدون محافظت
2. S/UTP: پوشش مسی بافته شده کلی / جفت های به هم تابیده شده بدون محافظت
3. SF/UTP: پوشش ترکیبی مسی بافته شده همراه با فویل / جفت های به هم تابیده شده بدون محافظت
4. U/UTP: پوشش کلی بدون محافظ / جفت های به هم تابیده شده بدون محافظ
