قلم فیبر نوری چیست – انتخاب VFL

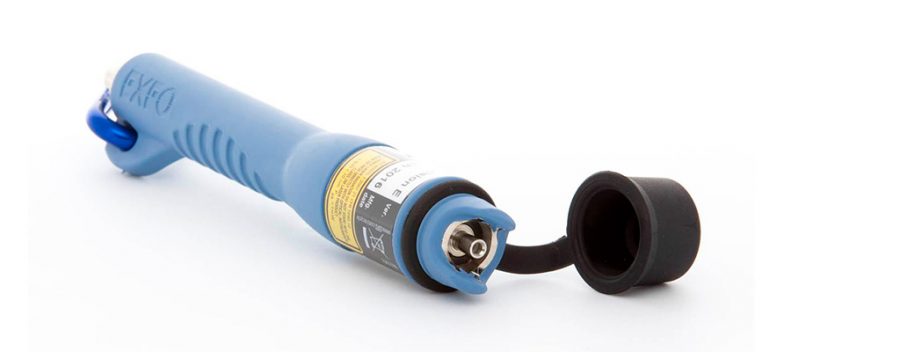

قلم فیبر نوری چیست – انتخاب VFL یا قلم فیبر نوری، بسیاری از مشکلات  موجود در اتصالات شبکه های فیبر نوری مربوط به ایجاد اتصالات نامناسب است. از آنجایی که نور مورد استفاده در سیستم های شبکه فیبر نوری، نور مادون قرمز نامرئی (IR)است که فراتر از محدوده بینایی چشم انسان می باشد، نمی توان نور فرستنده (ماژول ۱*) سیستم را دید. قلم فیبر نوری  ( VFL مخفف Visual Fault Locator ) یک منبع نور مرئی (لامپ رشته ای، LED یا دیود لیزر) است که انرژی نور مرئی را به فیبر تزریق می نماید. با تزریق نور از یک منبع مرئی مانند قلم فیبر نوری VFL، می توانید کابل فیبر نوری (تار نوری) را از فرستنده به گیرنده به صورت بصری ردیابی نمایید و از جهت گیری صحیح نور اطمینان حاصل فرمایید و همچنین تداوم نور را نیز مورد بررسی قرار دهید .
فهرست مطالب

  1. قلم فیبر نوری (VFL) چیست؟ (توضیح در ابتدای متن)
  2. نام های دیگر VFL
  3. نحوه استفاده از VFL
  4. برنامه های کاربردی VFL
  5. انواع VFL
  6. توان قلم فیبر نوری VFL، فواصل پشتیبانی و ایمنی چشم
  7. نمونه مشخصات قلم فیبر نوری VFL
  8. برندهای برتر قلم فیبر نوری
  9. تعمیر و نگهداری VFL

قلم فیبر نوری چیست - انتخاب VFL

قلم فیبر نوری چیست – انتخاب VFL قلم فیبر نوری مناسب

خمیدگی های شدید، شکستگی ها، کانکتور های معیوب و سایر عیوب مسیر را که نور ” نشت ” می نمایند را بوسیله قلم نوری میتوان شناسایی نمود، این وسیله به تکنسین ها اجازه می دهد تا به صورت چشمی(بصری) عیوب را تشخیص دهند.



قلم فیبر نوریVFI/VFL  یک ابزار ایده آل برای مکان یابی تعداد زیادی از عیوب (تست فیبر نوری به شکل بصری) در شبکه فیبر نوری می باشد که در نقاط اتصال داخلی و اطراف محل های سربندی کانکتور های فیبر که در یک “نقطه کور” یا منطقه مرگ OTDR پنهان شده اند رخ می دهد. شرکت منتخب صنعت پارس انواع قلم های نوری VFL/VFI  را برای هر دو نوع اتصال تک فرول و مالتی فرول فیبر نوری ارائه می دهد.

توجه داشته باشید:

برخی از مواد کابلی می توانند نور قرمز را جذب نمایند. پچ کورد های استاندارد با روکش های 3 میلی متری زرد و نارنجی معمولاً دید خوبی را ارائه می دهند. بسیاری از کور های رنگی کابل های فیبر نوری مانند رنگ های بنفش /خاکستری /مشکی فرایند کار را بدلیل رنگ روکش خود پیچیده می نمایند.

قلم فیبر نوری چیست – انتخاب قلم فیبر نوری مناسب



نام های دیگر قلم فیبر نوری (عیب یاب های بصری) Visual Fault Locator

  • ردیاب های فیبر نوری Fiber Tracers
  • عیب یاب بصری Visual Fault Finder
  • نشانگر خطای بصری Visual Fault Indicator
  • شناسه خطای بصری Visual Fault Identifier
  • تشخیص خطای بصری  Visual Fault Detector
  • نور خطای بصری Visual Fault Light
  • قلم خطایاب فیبر نوری Visual Fault Locator Pen



چگونه از قلم فیبر نوری استفاده نماییم؟



یک عیب یاب بصری  (قلم فیبر نوری – VFL ) یک پرتو روشن از نور قرمز را منتشر می نماید که به راحتی از فاصله دور قابل مشاهده است. آن را به یک سر فیبر متصل نماید، سپس انتهای دیگر فیبر را مورد بررسی قرار دهید، حتی اگر یکی از تار های فیبر نوری زیادی که در یک کابل پرظرفیت قرار دارد را مورد بررسی قرار دهید نوری که قلم نوری انتشار می دهد را بایستی در انتهای مسیر مشاهده فرمایید.



بررسی‌های تداوم کلی و ساده را انجام دهید. قطبیت و جهت گیری مناسب تار های نوری را در یک کانکتور مالتی فیبر مانند MT-RJ بررسی نمایید.



یک قلم نوری می تواند به سرعت شکستگی های فیبر، کانکتور های آسیب دیده روی تجهیز سربندی و، فیوژن های معیوب در کاست ها، و خمیدگی های غیر معمول فیبر در داخل و اطراف تجهیزات سربندی را مشخص نماید.



نکته: هرگز با چشم خود فرایند رویت نور در انتهای مسیر را پیگیری نفرمایید، برای اینکار از یک پارچه مشکی و یا با استفاده از دوربین تلفن همراه خود انتشار نور را بررسی فرمایید! نور مرئی قلم نوری دارای طول موج 635 الی 655 نانومتر می باشد که با وجود استاندارد بودن طول موج در کلاس طبقه بندی لیزر های درجه 2 بازهم برای چشم و شبکیه چشم آسیب های جبران ناپذیری را در صورت رویت به همراه دارد! (مقاله فیبر نوری در مورد خطرات نور را مطالعه فرمایید، این موضوع در مورد ماژول های فیبر نوری بسیار خطرناک تر می باشد همانند قلم های نوری غیر استاندارد که ممکن است توان لازم جهت سوزاندن قرنیه چشم را نیز داشته باشند ).

انتخاب حالت خروجی موج پیوسته برای ارسال نور ثابت و یا حالت خروجی نور چشمک زن، مکان یابی عیوب را آسان تر می نماید.



آداپتور استاندارد یکپارچه قلم های نوری سایز 2.5 میلی متری می باشد که اتصال آسان انواع کانکتورهای فیبر نوری  SC، ST، FC و FJ را فراهم می نماید. تبدیل 1.25 میلی متری که به عنوان یک آپشن (امکان سفارشی) در هنگام خرید می باشد و اختیاری است، امکان اتصال به کانکتورهای LC و MU را نیز فراهم می اورد. (مقاله پرکاربرد ترین  کانکتور های فیبر نوری جهت شناسایی کانکتور مورد نیاز خود مطالعه فرمایید)

قلم فیبر نوری در مدل های مقاوم در برابر ضربه و IP نیز طراحی و ارائه می شوند که بیشتر در پروژه های Outdoor مورد استفاده می باشند و در برابر عوامل محیطی مانند ضربات و کرد و خاک مقاومت دارند که میتوانید آن را با استفاده از یک بند به کمربند خود متصل نمایید تا در مواقع نیاز همیشه در دسترس باشد. نوع معمول آن طبیعتا بیشتر مناسب فضاهای شهری و شبکه های محلی می باشد.



کاربردهای قلم فیبر نوری



انواع قلم فیبر نوری

قلم فیبر نوری به شکل قلم، جاسوئیچی و همچنین تجهیز دستی قابل حمل با اندازه جیبی در دسترس می باشد و می توانید به راحتی در هر جایی آن را حمل نمایید.
توان ها، مسافت ها و ایمنی چشم قلم های فیبر نوری
محدوده عملکرد مفید قلم های فیبر نوری به طور گسترده ای اشتباه نقل شده است، با محدوده های 20، 30، 40 و حتی 50 کیلومتر که اغلب به اشتباه بیان می شود.



این همان کاری است که آنها در واقع انجام خواهند داد. هیچ جادویی وجود ندارد، تنها ترکیبی از توان ساطع شده، تضعیف و حساسیت چشم است، همراه با محدودیت های ایمنی چشم در توان منتشر شده زمانی که هیچ کانکتوری متصل نیست (که اغلب اصلاً نقل قول نمی شود).





VFL range under ideal conditions Power level connected “Connector end view” continuity “Break location” in patch lead “Side glow” continuity
Class 1 Legal Limit +3 dBm 10 Km 7 Km 5 Km
Class 2M Legal Limit +10 dBm 11.2 Km 8.2 Km 6.2 Km
Illegal VFL “20Km” +20 mW / 13 dBm 11.7 Km 8.7 Km 6.7 Km
Illegal VFL “30Km” +30 mW / 14.8 dBm 12 Km 9 Km 7 Km
Illegal VFL “40Km” +40 mW / 16 dBm 12.2 Km 9.2 Km 7.2 Km
Illegal VFL “50Km” +50 mW / +17 dBm 12.4 Km 9.4 Km 7.4 Km



نمونه مشخصات قلم فیبر نوری



Light source: Class II laser diode
Central wavelength: 650nm +/- 10nm
Spectral width (FWHM): < 5nm
Laser light pulse duration: Continuous in CW mode
600ms in 1Hz modulation mode
Operation environtment: -10°C to +50°C, 0 to 95% RH (non-condensing)
Storage environment: -20°C to +80°C, 0 to 95% RH (non-condensing)
Power supply: Two 1.5V AA Alkaline batteries
Connector: 2.5mm universal
Battery life: > 80 hours



برندهای برتر قلم فیبر نوری





تست قلم فیبر نوری



تعمیر و نگهداری قلم نوری



  1. همه کانکتورها را قبل از اتصال به قلم فیبر نوری با ابزار های تمیز کننده تمیز نمایید.
  2. هنگامی که از ابزار استفاده نمی شود، کاربران باید همیشه درگاه خروجی را با درپوش گرد و غبار بپوشانند.
  3. اگر هنگام قرار دادن کانکتورها در درگاه خروجی چسبندگی احساس شد، فرول سرامیکی باید تمیز شود.
  4. برای تمیز کردن فرول، یک ابزار تمیز کننده فشاری را با یک کلیک در درگاه خروجی قرار دهید تا ابزار متوقف شود. سپس آن را بچرخانید، بردارید.
  5. از ابزار تمیز کننده مجدد استفاده نفرمایید و در صورت نیاز پروسه فوق را تکرار نمایید. جهت از بین بردن ذرات کثیفی، هوا را به درگاه خروجی ندمید. انجام این کار فقط کثیفی را جمع می نماید و پاک کردن آن را سخت تر می نماید.



۱- هرگز به داخل فرستنده و یا فیبر روشن نگاه نکنید !!!!! بدلیل اینکه نور نامرئی در فیبر روشن در جریان است و  شما از خطرات آن در امان نیستید، در فرستنده نیز همین نور انتشار می بابد، شاید شما لبه رنگی نور مرئی ( رنگ قرمز) را مشاهده نمایید اما نور خطرناک به داخل چشم شما نفوذ می نماید بدون اینکه شما متوجه شوید و آسیب شدیدی به قرنیه و شبکیه چشم شما وارد می شود، این موضوع را بسیار جدی بگیرید.
