توپولوژی درختیشبکه گسترده Tree Topology : در توپولوژی درختی ( Tree Topology ) ، همه رایانه ها مانند شاخه های درخت به هم متصل می باشند. در شبکه های رایانه ای ، توپولوژی درخت به عنوان ترکیبی از توپولوژی شبکه Bus و Start شناخته می شود. مزایای اصلی این توپولوژی انعطاف پذیری و مقیاس پذیری مناسب تر است.

توپولوژی شبکه درخت ساده ترین توپولوژی است که در آن فقط یک مسیر بین هر دو گره (node) در شبکه وجود دارد. الگوی اتصال به درختی شباهت دارد که در آن همه شاخه ها از یک ریشه root سرچشمه می گیرند (Tree Topology).

ساختار توپولوژی درختی

ساختار توپولوژی درختی

توپولوژی درختی ویژگی های توپولوژی Star و Bus را با هم ادغام می نماید. همانطور که میدانید در توپولوژی ستاره ای( Star Topology ) ، کامپیوترها از طریق هاب مرکزی به یکدیگر متصل می شوند. و همچنین در توپولوژی باس (  Bus Topology ) نیز کامپیوترها توسط کابل مشترکی به نام Bus متصل می شوند. پس از درک این دو پیکربندی شبکه ، می توانیم به راحتی ساختار توپولوژی درخت را درک نماییم.

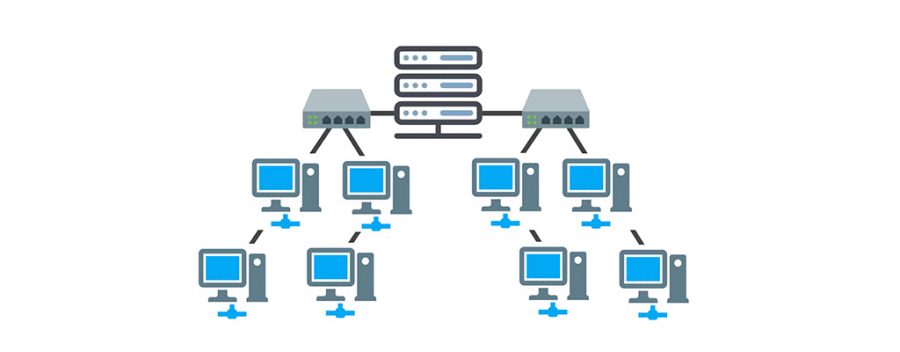

در شبکه درختی ، تعدادی از شبکه های ستاره ای با استفاده از توپولوژی Bus متصل می شوند. این کابل اصلی مانند تنه اصلی یک درخت (مسیر اصلی) و سایر شبکه های ستاره ای به عنوان شاخه ها ( مسیر های فرعی ) در نظر گرفته می شوند. توپولوژی درختی همچنین با عنوان توپولوژی گسترش یافته ستاره ای نیز شناخته می شود. نمودار زیر این را نشان می دهد.



مشخصات توپولوژی درختی

مشخصات توپولوژی درختی



  • اگر گره ها ( nodes )به صورت گروهی قرار بگیرند ایده آل است.
  • در شبکه های گسترده WAN استفاده می شود.
  • انعطاف پذیری گسترده تر
  • مقیاس پذیری بهتر





مزایای توپولوژی درختی



  • ترکیبی از توپولوژی باس و ستاره ای می باشد
  • مقیاس پذیری بالایی را فراهم می آورد، چراکه گره های شاخه ای می توانند گره های بیشتری را در زنجیره سلسله مراتبی اضافه نمایند.
  • اگر یکی از گره های شبکه آسیب ببیند ، دیگر گره های شبکه تحت تأثیر قرار نمی گیرند
  • تعمیر و نگهداری آسان و شناسایی خطا و عیب یابی سریع را فراهم می نماید.
  • توسط تولید کنندگان سخت افزار ها و نرم افزار ها پشتیبانی می شود.
  • کابل کشی نقطه به نقطه برای هر بخش.





معایب توپولوژی درختی
  • کابل کشی گسترده تری در مقایسه با توپولوژی ستاره و باس مورد نیاز است.
  • با خرابی هاب ، کل شبکه از کار می افتد.
  • پیکربندی شبکه درختی نسبت به سایر توپولوژی های شبکه بسیار دشوارتر است.



اطلاعات بیشتر در مورد کابل های فیبر نوری :

link

تجهیزات فیبر نوری:

link

با سپاس فراوان

شیوا سلطانی ، مجتبی منتخبی
